전체 명령어 :  xiZareaElev

단축 명령어 : ZAE





사용법



에너지절약계획서 또는 건축물에너지효율등급 신청용 도서를 만들 때, 각 실별 벽면적과 창호면적이 담긴 "외피전개도"와 "평면 성능내역서"를 제출해야 합니다.

이 명령어는 이 평면적표와 입면적표를 보다 쉽게 만들기 위한 명령어 입니다.



외피전개도를 그릴 때, 켜의 이름은...

[설정]에 들어가면 변경할 수 있습니다.



초기 세팅은

외벽 : W

창호 : G

문    : D

바닥 : F

지붕 : R

로 되어 있습니다.



외벽,창호,문은 자동으로 "입면적표"로 그리고, 바닥,지붕 켜로 되어져 있다면 자동으로 평면적표로 그립니다.





외곽선 안에 실명을 넣고 (어떤 위치, 어떤 글꼴, 어떤 크기로 넣든 상관없습니다.)

다만, 문자를 Window 영역으로 인식하기 때문에, 외곽선 안에 모두 들어가 있어야 합니다. 그러므로 외곽선보다 문자가 길 경우 문자의 크기를 줄여서 넣어 놓으면 됩니다.



명령창에서 "D"를 선택하면, 기존 해치와 같은 켜의 외곽선을 생성할 수 있습니다.



명령어를 실행한 후, 외벽을 선택하면....

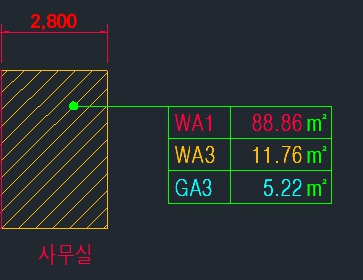

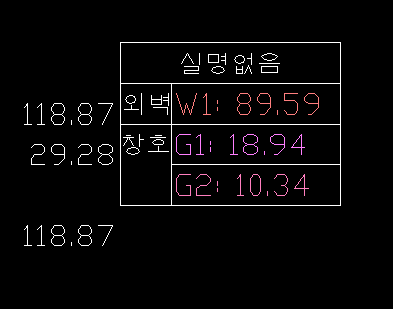

아래와 같은 면적표를 그립니다.

같은 켜로 된 것은 하나의 숫자로 합산되어 그려집니다.







왼쪽의 흰색 글씨는 검산을 위한 합계 숫자로써, Defpoints 켜로 되어 있어 출력되지 않습니다.

그려지는 표의 크기는 선축척에 따라 자동 변동됩니다.

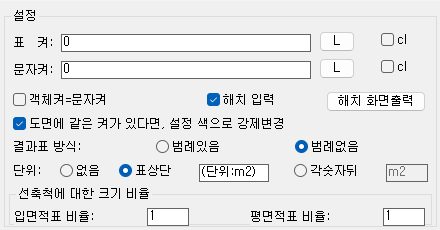

[설정]에 들어가면 아래와 같은 화면이 나오며,

도면에 따라 표의 크기가 조금 작거나, 커질 필요가 있기 때문에 크기 비율 옵션이 있습니다.

기준 크기에 대한 상대크기 이므로, 표를 만들어 보시고 2배, 1.2배 등 숫자를 입력하면 됩니다.







[객체켜=문자켜]

아래와 같이 결과표의 문자켜가 객체켜로 만들어집니다.







[해치 화면출력]은 입력된 해치를 한꺼번에 화면에 기록하여 확인할 수 있도록 한 것입니다.

아래와 같은 해치목록이 생성됩니다.









[도면에 같은 켜가 있다면, 설정켜의 색으로 강제변경]

도면에 이미 설정된 켜가 있다면, 설정값에 입력된 켜의 색으로 기존 켜의 색이 강제로 변경됩니다.

예를 들어 ZAE 에서 W1 켜의 색이 5번이라면...

ZAE 를 작동시키는 순간 도면에 이미 W1 켜가 있다면, 기존 켜의 색을 5번으로 자동 강제 변경이 됩니다.





[결과표 방식]

범례있음



범례없음, 단 이 형태는 입면적표에만 적용되며, 평면적표는 "범례있음" 으로만 작성됩니다.

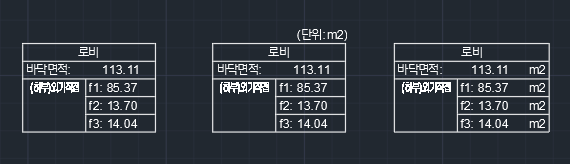

[단위]

단위를 어떻게 표현할지를 선택합니다.

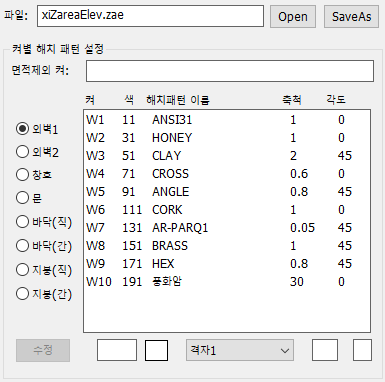

그 하부에는 각 인식되는 켜의 이름과 해치패턴, 그리고 켜의 색상 등을 지정할 수 있습니다.

유의하실 것은..

변경 후 [수정] 버튼을 클릭하면 화면의 내용이 수정되고, [확인] 버튼을 눌러서 빠져 나와야 변경사항이 파일에 저장된 다는 점입니다.







[파일]

해치 정보를 가져올 파일을 정합니다. [SaveAs]를 통해 여러 프로젝트의 패턴을 여러 파일로 보관할 수 있습니다.



[면적 제외 켜]

면적 산정에서 빠지는 [보이드]를 지정하는 옵션입니다.

여기에 면적에서 제외될 켜의 목록을 ","로 구분하여 입력하면 됩니다.



[수정]

목록에서 수정할 줄을 클릭하면 이 곳에 해당 내용이 표시됩니다. 적절히 수정을 한 후에, 목록의 내용을 업데이트 할 수있습니다.
