문자열에 지시선 넣기, TL

전체 명령어 : xiText2Leader
단축 명령어 : TL




사용법

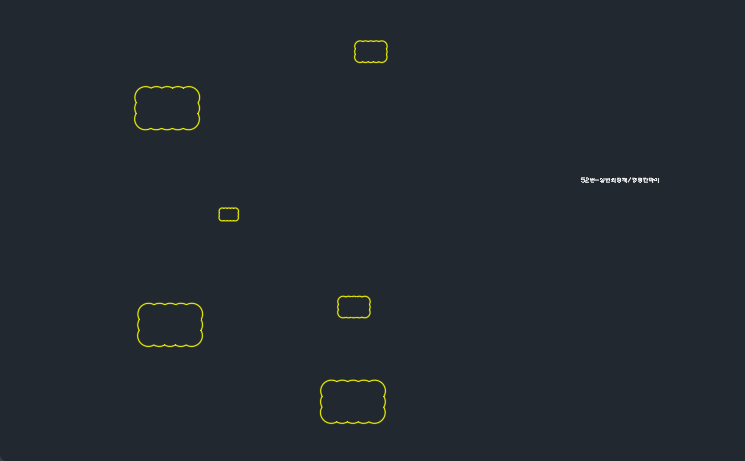

도면에 있는 문자에 (다중)지시선을 연결하는 명령어입니다.

ZWCAD 와 GstarCAD 는 단순지시선만 가능합니다.









[설정]



[지시선 종류]





- 지시선 : 일반 지시선입니다.

- 다중지시선 : MLeader 입니다.

위의 두가지를 선택하면, 아래의 "지시선 모양"에서 목록이 나타납니다.



- 선 : 객체와 한 점을 연결하는 선을 그립니다. 지시선과는 무관하나, 가장 유사한 명령어에 기능을 넣은 결과입니다.

이 옵션을 선택하면, 모든 지지선 관련 설정이 꺼집니다.









[훔쳐오기]

지시선 모양을 현재 파일로 가져오는 기능인데.. 해당 파일은 ../xicad/xiLib 폴더에 있습니다.



Acad LT 인 경우

지시선일 경우 xiReferenceFile_Leader.dwg

다중지시선의 경우 xiReferenceFile_MLeader.dwg

에서 각각 지시선과 다중지시선의 모양을 가져옵니다.



나머지 캐드 프로그램은 xiReferenceFile.dwg  에서 지시선 모양만 선택해서 가져옵니다.



개인별로의 설정은 이 파일을 열어서 각 스타일을 조정하면 됩니다.





[축척]

단순지시선은 Dimscale 에 영향을 받지만, 다중지시선은 MLeaderScale 라는 별도의 변수값으로 조정을 합니다.

단순지시선에서 다중지시선으로의 변경, 또는 그 반대 일 때, 꼭 축척의 숫자를 확인하셔야 실수를 줄일 수 있습니다.

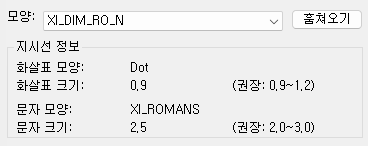

[지시선정보]







선택한 지시선의 세부 정보를 보여 줍니다.

이 것을 수정하고자 할 때는, LSE 명령어를 이용하시면 편합니다.

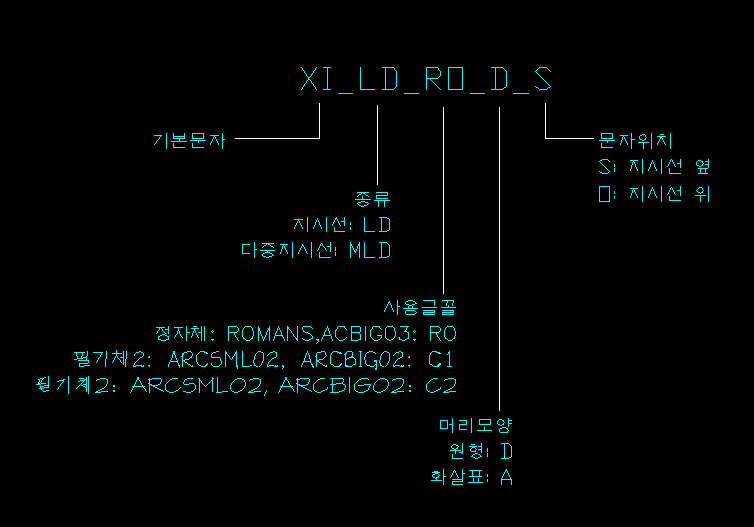

XiCAD에서 사용하는 지시선 이름의 설명입니다.





지시선설정





[문자 모양, 크기를 치수모양에 맞추어 변경]

기존의 선택된 문자를 치수모양(DimStyle)에 맞추어 변경을 합니다. 선택이 없으면 화면에 있는 문자를 유지합니다.

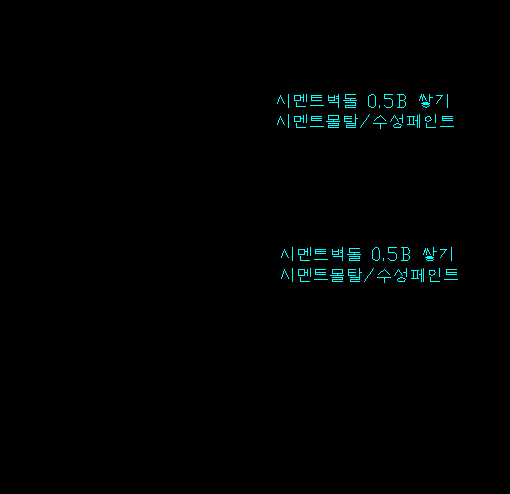

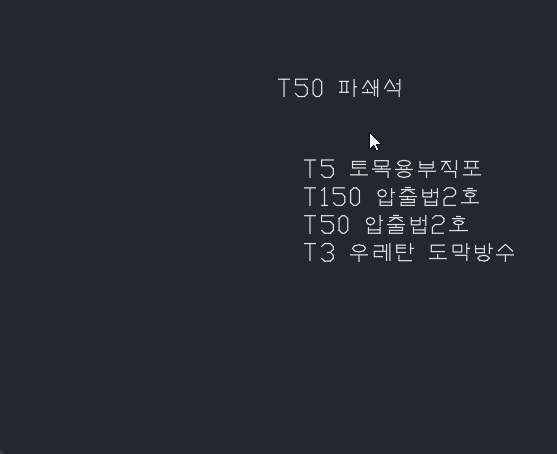

[문자 선택순 정렬]

여러 문자를 동시에 선택할 때, 좌우->상하의 순서로 자동 정렬되나, 그 중에서 선택순으로 정렬을 하고 싶을 때, 옵션을 선택하면 됩니다.



[지시선 각도고정]

지시선의 각도를 0, 30, 45, 60, 90 각도로 고정합니다.

마우스를 움직이면서 원하는 각도에 입력을 하면 됩니다.













[켜]

생성된 지시선과 문자의 켜를 변경합니다.



[줄간격]

여러줄 문자일 때, 줄간격을 결정합니다.
