폴리선 자동 치수넣기, DPL

전체 명령어 : xiDimPL

단축 명령어 : DPL



사용법



폴리선으로 그려진 도형 혹은 블럭에 치수를 자동으로 넣습니다.

이 명령어는 설정에서 정할 수 있는 세가지 방식으로 치수를 표시합니다.





폴리선 수직/수평



아래와 같이 수직 수평의 치수를 자동으로 입력합니다.

몇몇 더미 치수가 생기는데, 불편하시더라도 사용자가 정리를 해주셔야 합니다.

치수선이 두 줄로 형성되는데, 각 치수선 사이의 간격은 DSE 에서 설정된 값을 따릅니다.







도형과 치수선의 이격거리는 아래 설정을 따릅니다.







블럭 수직/수평

블럭의 외곽 영역 사각형을 인식하여, 가로/세로 크기에 치수를 넣습니다. 복잡한 외형의 블럭도 가로/세로 치수만 표시됩니다.





정점간 거리 (치수)

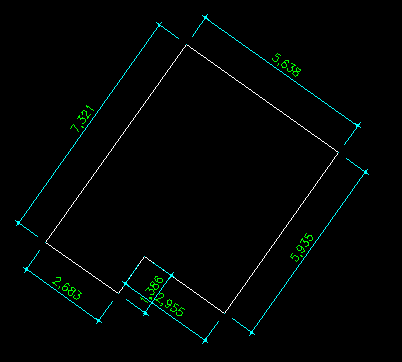

아래 그림처럼 객체의 선분 각도를 따라서 치수를 넣습니다.

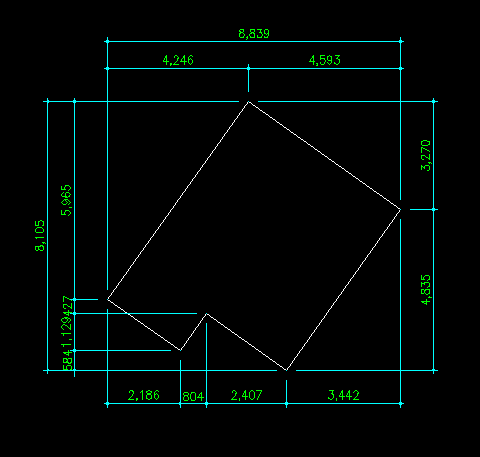

같은 도형에 "수직/수평 치수넣기"로 하면 아래와 같이 입력됩니다.







정점간 거리 (선)

위의 정점간 거리와 같으나, Dimension 이 아닌, 폴리선으로 치수선을 넣습니다.

이 옵션을 만든 이유는 '호 거리' 때문입니다.

DIMARC 의 경우, 호의 각도를 유지한 치수선이 만들어 지지 않아 도면이 혼란스럽게 보일 수 있어서, 이를 개선하기 위한 목적으로 만들어 놓았습니다.



이 경우는 단위,접미어,반지름 표시 등을 따로 설정할 수 있습니다.

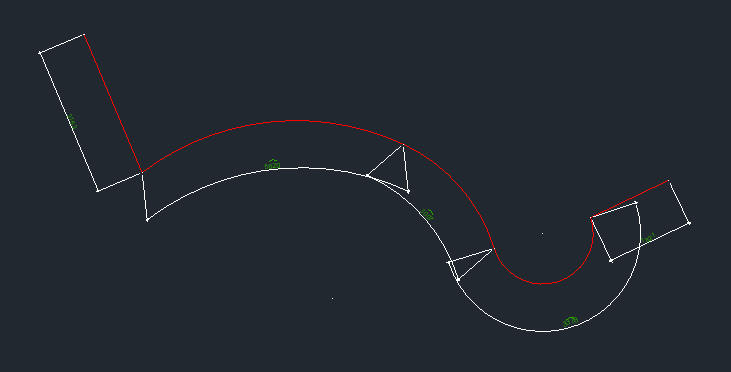

곡선이 포함된 폴리선을 '치수'로 넣으면...

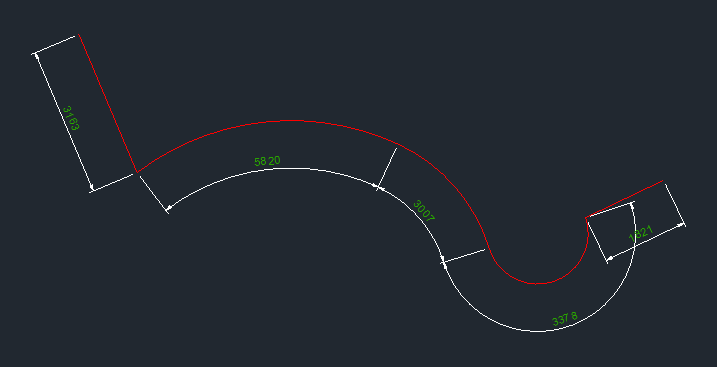

같은 곡선을 '선'으로 넣으면....









곡선 전체 치수

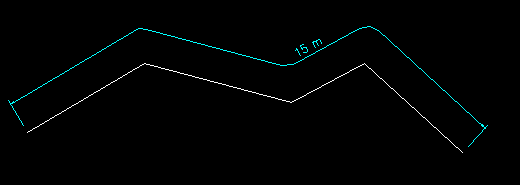

아래와 같이 폴리선 전체 길이를 표시합니다.

다만, 이 기능도 치수객체로 입력되는 것이 아니라, 치수처럼 보이는 폴리선으로 입력이 되는 방식입니다.

화살표는 "../Lib/xiDimArrow.dwg" 를 "Insert" 해서 넣습니다. 크기를 변경하고 싶다면, 이 블럭을 수정하면 됩니다.
