겹친 치수 이동하기, DTM

전체 명령어 : xiDimtextMove
단축명령어 : DTM





사용법



거리가 짧아, 치수 문자가 서로 겹쳤을 때 이를 자동으로 이동시키는 명령어입니다.



이 명령어는 두가지 방식으로 작동합니다.



명령어를 처음 실행하면,

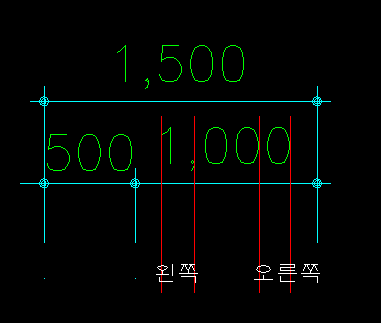

1. 치수 객체 하나 만을 선택하고 이를 치수선 왼쪽, 오른쪽, 아래쪽을 선택해서 움직일 수 있습니다.

이 때, 치수문자 가운데를 중심으로,



중간을 선택하면 아래로

오른쪽을 선택하면 오른쪽으로

왼쪽을 선택하면 왼쪽으로 이동을 합니다. 그 경계는 치수문자 폭의 4등분 선이 기준입니다.





2. 명령창에서 [M]을 선택하면 아래와 같이 여러 치수를 한꺼번에 선택해서 이를 자동으로 움직일 수 있습니다.



설정에 들어가면, (옆으로 이동할 경우) 이동거리와 마지막 치수를 옆으로 이동할 것인지, 아래로 이동할 것이지를 설정할 수 있습니다.





각도치수도 적용 가능합니다.
