치수선 나누기/합치기, SD

전체 명령어 : xiSplitDim
단축 명령어 : SD


사용법

치수를 나누거나 합치는 명령어입니다.



[치수 나누기]

치수를 선택한 후, 나눌 점을 연속으로 지정하거나, 나눌 기준선(들)을 선택하면 치수가 나누어 집니다.





점을 지정할 수도 있고, 중심선 등과 같은 선을 선택해서 나눌 수도 있습니다.





[치수 등분]

치수를 선택 한 후, 등분(Q)를 선택하여 실행됩니다.

나눌 숫자를 입력하면, 해당 숫자로 등분을 합니다.







[근접 길이]

치수를 선택한 후, 근접길이(C)를 선택하여 실행됩니다.

입력된 길이와 가장 근접한 길이로 등분을 합니다.



예를 들어 치수길이가 6,000 이고, 근접길이를 900 으로 입력을 하면..

6000/900 = 6.666666   => 사사오입을 해서,  7 등분으로 나누게 됩니다.

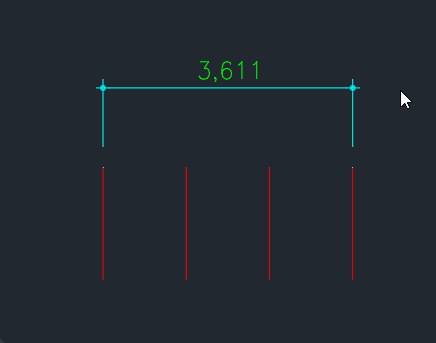

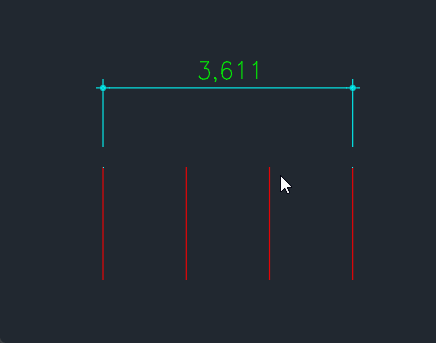

아래는 치수길이 3,611 이고, 입력길이 900  해서, 903 으로 나눠진 결과입니다.

물론 직관적으로 4등분해도 결과는 같습니다.



입면도에서 외장재를 나눌 때 사용될 수 있습니다.







[치수 합치기]

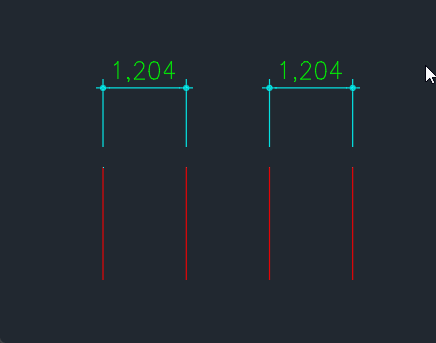

선택된 치수를 합칩니다.  아래와 같이 서로 떨어져 있는 치수도 합칠 수 있습니다.











----------------------------

치수스타일에서 정의된 치수점 모양과 나누고자 하는 치수선의 개별 설정값이 다르다면 결과가 다르게 나타날 수 있습니다.

즉, 치수스타일에서는 치수점 모양이 "DOT" 로 설정되어 있는데, 나누는 원본 치수의 치수점 모양이 강제 변경되어 " / " 로 되어 있다면, 나눠지는 치수의 치수점 모양은 "DOT"를 따라 갑니다.

그럴 경우, 치수선을 나눈 후에 MA(matchprop) 로 두 치수를 일치시켜 줄 수 있습니다.
