특정 위치 문자를 표로... TTT

전체 명령어 : xiTextsToTable
단축 명령어 : TTT


사용법

도면 또는 여러 도면에 있는 특정 위치의 문자를 표로 옮겨 주는 명령어입니다.

캐드 표는 Ctrl+C 를 이용해서 엑셀로 바로 가져 갈 수 있기 때문에, 엑셀로 바로 옮기는 기능은 생략하였습니다.



문자의 위치는 절대좌표와 도곽블럭에 대한 상대좌표.. 이 두가지 방식으로 작동할 수 있습니다.

단, 도곽블럭에 대한 상대좌표는 도곽블럭 내부의 문자만 가능합니다.



실행하면 나온는 대화상자에서...



결과표시





결과를 선과 문자로 이루어진 일반표로 할지, 캐드에서 제공하는 표로 할지를 결정합니다.





문자 위치 설정





절대좌표:

여러 도면의 문자를 인식할 경우, 각 도면의 절대좌표값으로 문자를 찾는 방식입니다.

도면의 스케일과는 무관한 좌표값만으로 인식됩니다.



각 도곽블럭에 대한 상대좌표:

도곽블럭 내의 문자에 대해서, 해당 도곽블럭의 축척을 인식하여, 동일한 위치에 있는 문자를 가져오는 방식입니다.



예를 들면 여러 파일의 각 도곽블럭에 도면번호가 있다면, 이 도면번호는 도곽블럭마다 항상 같은 위치에 있기 때문에, 모든 도면번호를 가져올 수 있습니다.



이 방식은 도면목록표만들기의 개념과 같습니다.





작업공간





문자를 어떤 공간에서 찾을 것인가를 결정합니다.

이 부분은 "여러 파일" 옵션으로 실행할 때 활성화 됩니다.





도곽등록





각 도곽에 대한 상대좌표를 선택하면 활성화되며, [선택]을 눌러서 해당 도곽을 등록합니다.

한번 등록해 놓으면 계속 사용할 수 있습니다.





도곽 기준점 및 순서





각 도곽을 어떤 순서로 읽어 올 것인가를 결정합니다.

XiCAD의 다른 명령어와 사용 방법은 같습니다.

다만, 이 순서를 도곽블럭의 선택 순서일 뿐, 문자를 읽어 내는 순서와는 무관합니다.





문자선택





문자를 각각 선택을 할 지, 영역 내의 문자를 모두 읽을지 선택을 합니다.



- 문자의 정렬



문자로 선택을 한 경우 도곽블럭 정렬 순서와 상관없이 항상 선택된 순서로 정렬됩니다.



영역으로 선택을 할 경우,

영역 자체는 선택된 순서대로 정렬되고, 영역내의 문자는 [좌우→상하]의 순서로 정렬됩니다.

즉, 하나의 영역 내에 여러 문자가 있을 경우 아래 순서로 정렬을 합니다.

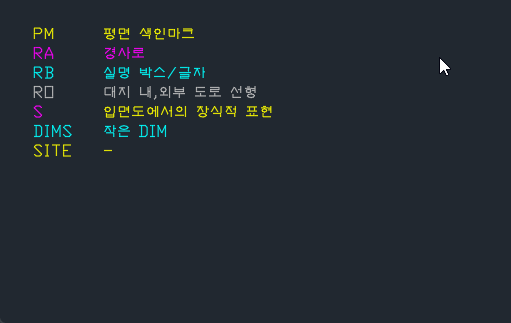

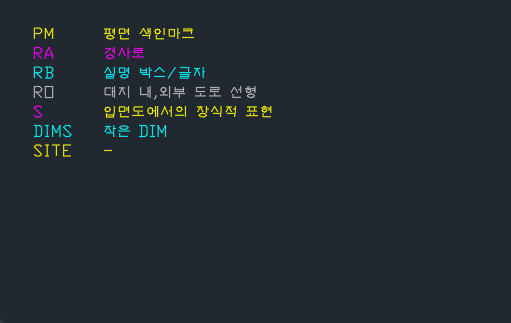

각각 실행을 한 움짤은 아래와 같습니다.



가. 문자로 선택한 경우

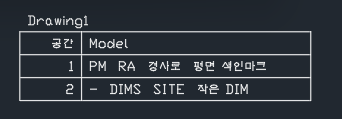

나. 영역으로 선택한 경우







사이



영역으로 선택을 한 경우, 여러개의 문자가 하나의 문자로 붙어서 형성이 됩니다.

즉, 위의 그림처럼



평면색인마크1

경사로

실명 박스/글자



를 하나의 영역으로 선택을 했을 경우.. 결과는



평면색인마크1  경사로  실명 박스/글자

처럼 한 줄의 단일 문자열로 표현이 되는데, 각 문자열 사이에 들어갈 문자를 입력하는 칸입니다.

기준값은 빈칸 두 개입니다.



만약 이 사이문자를 " +++ " 넣었다면, 결과값은

평면색인마크1 +++ 경사로 +++ 실명 박스/글자

로 나오게 됩니다.



이 것을 각각의 문자열로 다시 나누고 싶다면, TSP 명령어로 해당 문자를 선택해 주면 됩니다.





-----------------------------------------

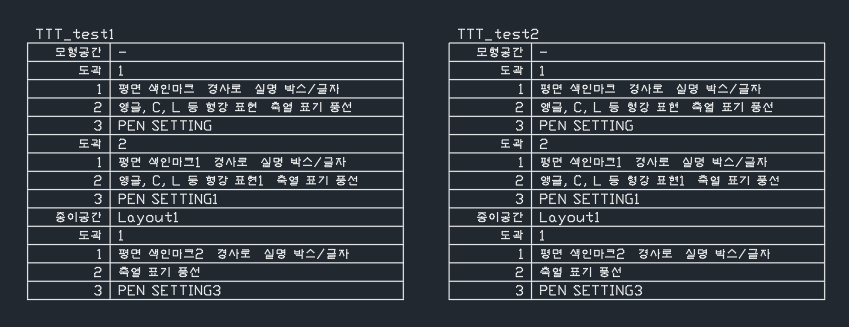

여러 파일 - 각 도곽에 대한 상대좌표로 실행을 한 결과 샘플입니다.

이 경우는 TTT_test1.dwg, TTT_test2.dwg  라는 두 개의 파일에 적용한 결과 입니다.

이처럼 각 파일별로 표가 만들어 집니다.
