숫자증가 (원본변경), TIC

전체 명령어 : xiAutoNumbering

단축 명령어 : TIC





사용법



선택 문자의 내용을 읽어서, 숫자 또는 영문 알파벳을 증가시키는 명령어입니다.



명령어를 실행하면, "문자,다중지시선" 과 "속성블럭(A)" 중를 선택할 수 있습니다.



[문자 선택]

문자를 선택하면, 대화상자가 나타나며 이 대화상자에서 "접두어" "숫자" "접미어"를 구분해 줍니다.

만약 의도한 바와 다르다면 직접 수정할 수 있습니다.







[속성블럭]

속성블럭(A) 옵션을 선택할 경우, 블럭 자체를 선택하면 안되고, 아래 그림 처럼 블럭 안의 문자를 선택해야 합니다.





다만 설정이 끝나서, 대상 객체를 선택할 때는 블럭 자체를 선택해도 작동을 합니다.

이는 대상 객체를 "한꺼번에"로 선택을 해도 처음 찍었던 속성블럭 내의 문자을 자동으로 읽어서 증가를 시킵니다.

즉, 처음 문자를 선택할 때만 해당 문자를 선택하면 되고, 증가 실행시는 블럭 내의 대상 문자(태그)를 자동으로 감지를 합니다.





[증가 숫자]





- 기존 숫자에 더하기

입력된 것과 동일한 문자로 구성된 숫자일 경우, 기존 숫자에 더하기가 가능합니다.

예를 들어, 선택한 문자가 "1층 평면도" 라고 할 경우, 이 옵션을 선택하면...

화면에 있던 "2층 평면도" "3층 평면도" 문자 안의 숫자에 정해진 값을 더한 결과로 변경이 될 수 있습니다.



선택 문자와 대상 문자의 포맷이 다르면 작동하지 않습니다.

이런 경우는 NUC 를 사용하시는 것이 편합니다.

예) 선택은 "1층 평면도"  대상은 "지하 1층 단면도"



- 선행 억제

숫자 앞에 붙는 0 을 억제합니다.



- 8진수, 10진수, 16진수

각 진수로 계산을 합니다. 10진수가 기본값입니다.

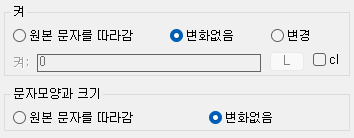

[켜와 문자 모양]





대상 객체의 켜와 문자 모양을 결정합니다.





[대상 객체]





화면에서의 선택 방법을 결정합니다.



- 한꺼번에

여러 문자를 한꺼번에 선택해서 일괄 수정을 합니다.

이 때 각 문자의 순서는 아래 정해진 규칙을 따릅니다.





"선택순"은 각 선택을 그루핑 할 수 있습니다.

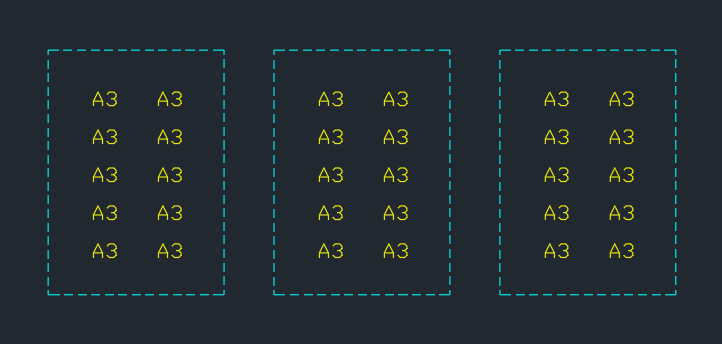

예를 들어 이 옵션을 활성화하고 아래와 같이 세 영역을 순차적으로 선택을 할 경우,

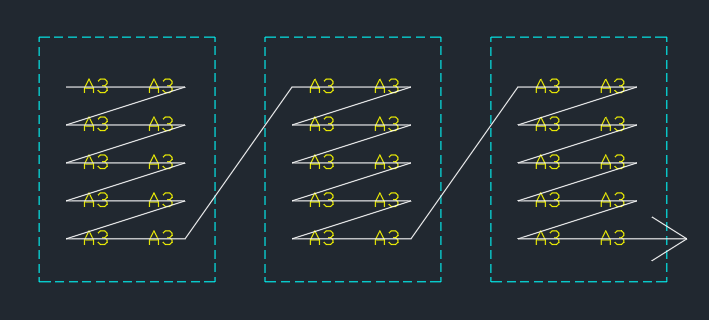

객체의 선택 순서는 아래와 같습니다.







이 방식은 XiCAD 내의 유사한 옵션이 있는 모든 명령어가 같습니다.





- 하나씩

대상 객체를 마우스로 하나씩 선택하면, 그 문자의 숫자가 증가됩니다.





- 도곽선택

도곽 자체를 선택하여 그 내부의 문자를 선택할 수 있습니다.



결과적으로는 위의 그루핑과 같은 방식으로 작동을 하는 셈인데, 도곽 안에 숫자만 있고, 그 도곽의 숫자가 많아서 "선택 순"으로 하기에 어려울 경우에 사용될 수 있습니다.

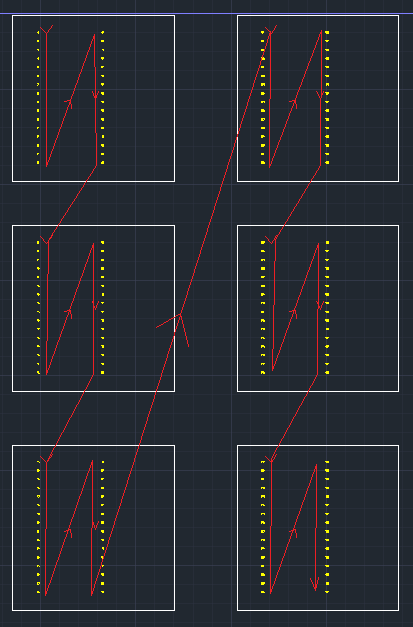

도곽의 선택 순서는 아래에서 정합니다.





도곽을 선택하면 정해진 순서 옵션을 따라서 문자의 순서가 정해집니다.

예는 아래와 같습니다.
