xiCAD 내 명령어 : xiBlockScaleChange

OneKey 단축명령어 : BSC





사용법



블럭의 X, Y 축척을 개별로 변경하는 명령어 입니다.

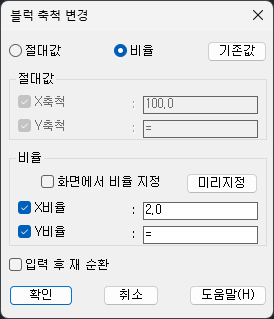

명령어를 실행하면 아래와 같은 대화상자가 나옵니다.







[절대 값]



해당 축척은 절대값입니다.

즉, 기존 블럭의 X, Y 축척이 다른 값이더라도, 여기서 정한 값으로 변경됩니다.

Y 축척에 "="를 입력하면 X 축척과 같은 값이 입력되며,

선택을 끄면 기존 축척을 유지합니다.





[비율]



기존 블럭의 크기에서 몇 배로 변할 것인가의 비율로 작동합니다.

기존이 100 이었고, 비율이 2.0 이라면, 결과는 200 이 됩니다.





[화면에서 비율 지정]



대화상자에 있는 값을 무시하고, 입력 화면에서 그 때 그 때 비율을 정합니다.

이 때에도  X비율,Y비율 체크는 작동합니다.

즉, Y비율이 꺼져 있다면, 화면에서 마우스로 정한 비율을 X 값에만 적용을 합니다.





[미리 지정]



화면에서 기준거리와 참조거리를 입력하여 상대값으로 대화상자의 축척비율 숫자를 입력합니다.
