전체 명령어 : xiExportBlock

단축 명령어 : BEX





사용법



도면의 블럭의 파일로 내보내는 명령어입니다.

파일의 이름은 블럭의 이름으로 자동 지정됩니다.





[저장폴더]

파일로 저장될 폴더를 선택합니다. 다음을 위해서 기억해 놓을 수도 있습니다.



[내보낼 객체 종류]

블럭, 켜별, 색상별로 선택을 합니다.

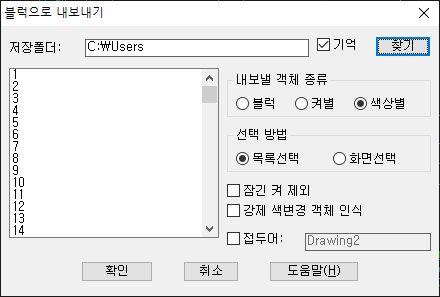

각 선택별로 왼쪽의 화면에 해당 목록이 나타납니다. 위의 그림은 "색상"을 목록입니다.



[선택방법]

목록선택 : 왼쪽의 목록에서 선택을 합니다. 여러개를 동시에 선택할 수 있습니다.

화면선택 : 화면에서 마우스로 객체를 선택합니다.



[잠긴 켜 제외]

Lock 으로 잠긴 켜는 제외하고 내보냅니다.



[강제 색변경 객체 인식]

원래 켜의 색에서 강제로 색이 변경된 객체가 내보내는 목록과 같은 색을 경우, 해당 객체도 같이 내보내 지게 하는 옵션입니다. 이 것이 꺼지면 켜의 원래 색만으로 블럭이 만들어 집니다.



[접두어]

블럭의 이름 앞에 붙는 문자입니다. 블럭이므로 이름에 특수문자를 사용할 수 없습니다.
