전체 명령어 : xiObjectsAlign
단축 명령어 : OA


사용법

선택 객체를 정렬하는 명령어입니다.

기준 점을 지정하거나, 기준 객체를 지정하면 그 위치에 맞추어 대상 객체를 정렬하는 명령어 입니다.

[실행방식]

명령창 실행과 대화상자 실행을 선택합니다.

명령창 실행시 작동 방식은 "두 점 중간" 과 "두 점 중심"만 사용 가능합니다.

[목표]

정렬 목표를 점 또는 객체 중에서 선택하며, 객체는 폴리선, 선, 호가 선택될 수 있습니다.

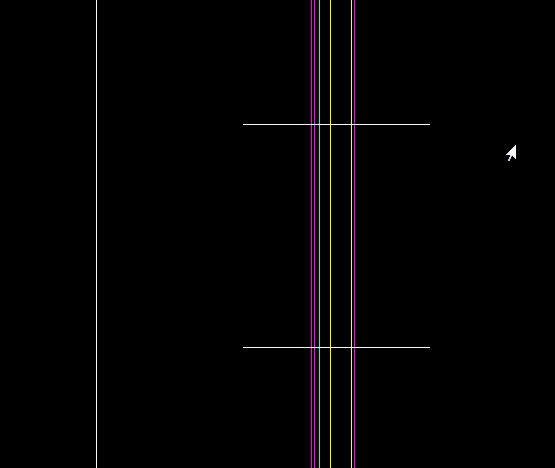

- 두점 중간

선택한 객체를 두 점의 중간으로 이동합니다. 이 경우 선택한 객체는 하나의 덩어리로 인식하여 한꺼번에 이동을 합니다.

나머지는 각 객체 개별로 이동을 합니다.

- 두점 중심

위의 방식과 같으나, 객체가 두점 사이의 수평으로만 이동하는 것이 아니라, 객체의 중심점이 두 점의 중간으로 좌우/상하 이동을 합니다.

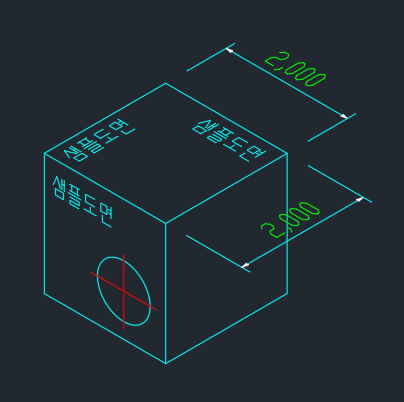

[객체 각도에 맞추어 회전]

이동한 대상 객체를 목표 객체의 각도에 맞추어 회전을 하는 옵션입니다.

[이동방식]

대상 객체를 이동시키는 방식입니다.

- 수평 등간격

여러 객체를 수평 등간격으로 배열을 합니다. 양쪽 끝 객체는 위치가 변하지 않습니다.

정렬 기준점은 항상 좌하귀 점입니다.

- 수직 등간격

여러 객체를 수직 등간격으로 배열을 합니다. 위아래 끝 객체는 위치가 변하지 않습니다.

정열 기준점은 항상 좌상귀 점입니다.

만약 크기가 다르거나 객체의 종류가 다르더라도, 각 객체 간의 사이 간격을 일정하게 맞춥니다.

[기준점]

이동의 기준점을 지정합니다.

"삽입점"은 블럭의 삽입점을 기준으로 합니다.

[복사]

이동하지 않고, 새로운 객체를 생성하여 복사를 합니다.

단, 수평등간격/수직등간격은 이 옵션과 무관하게 무조건 이동을 합니다.
