전체 명령어: xiListInBlk

단축 명령어: LII

사용법

블럭 또는 외부참조에 들어 있는 객체 정보를 확인하는 명령어입니다만, 블럭 속 객체가 아니더라도 사용할 수 있습니다.

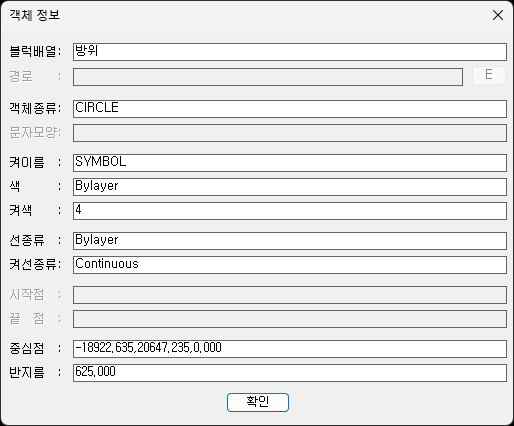

아래의 예는 블럭 속의 원 객체를 선택한 결과입니다.

블럭배열 :  해당 객체가 포함된 모든 블럭을 반환합니다.

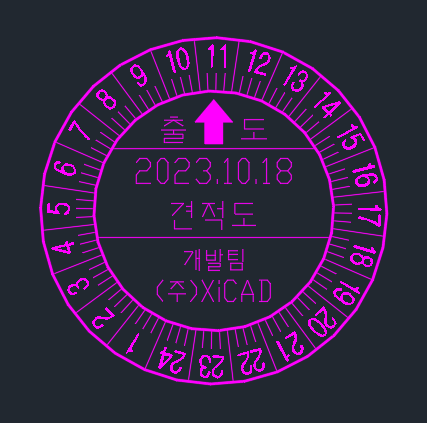

예를 들어, 이 원 객체가 방위 라는 블럭 속에 있고, 그 방위가 다시 AAA 라는 블럭 속에 있다면, '방위, AAA' 로 표시됩니다.

경로 : 선택 객체가 외부참조 속에 들어가 있는 것이라면, 해당 외부참조 경로가 표시됩니다. 'E'를 클릭하면 탐색기에서 해당 파일을 표시합니다.

색 : 선택 객체의 색을 보여줍니다. 만약 강제색 변환을 한 객체라면 그 색이 표시됩니다.

켜색 : 선택 객체의 켜에 할당된 ByLayer 색을 보여 줍니다.

선종류 : 선택 객체의 선모양을 보여줍니다. 만약 강제 선종류 변환을 한 객체라면 그 선종류가 표시됩니다.

켜선종류 : 선택 객체의 켜에 할당된 ByLayer 선종류를 보여 줍니다.
