전체 명령어 : xiHVArea

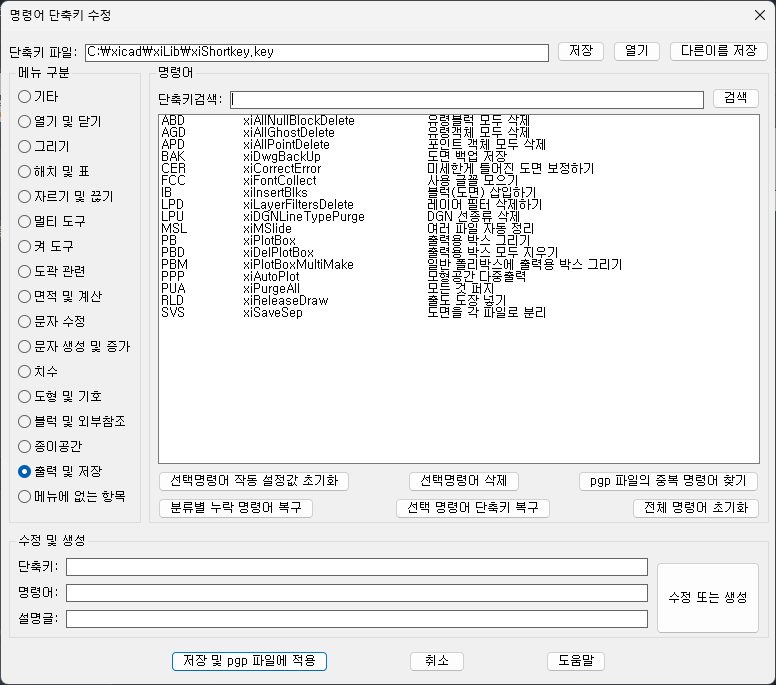

단축 명령어 : HV

사용법

사각형의 면적을 재고, 합산 수식과 결과를 기록하는 명령어입니다.

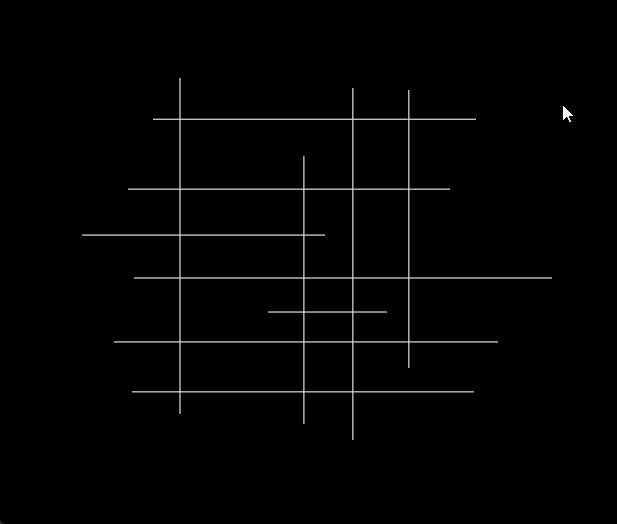

아래와 같은 도형이 있다고 했을 때, HV를 실행합니다.

명령창에서 여러객체(M)을 선택하면, 폴리선을 동시에 여러개 선택할 수 있습니다.

[소숫점 자릿수, 올림, 단위]

단위는 결과표시의 길이 단위입니다.

mm 또는 m 를 선택할 수 있습니다.

[입력방식]

사각형을 모두 선택한 후에, 아래 결과 대화상자를 표시할 지를 정합니다.

[표시 내용]

산식만 표현할지, 결과만 표현을 할지를 정합니다.

[괄호표기]

(3,455x234) + (245x2,435) 와 같이 산식에 괄호를 표시합니다.

[영역 내 문자 읽어 표에 입력]

만약 결과를 '표'로 만든다면, 각각의 사각형 안에 있는 문자를 읽어서 표에 같이 표시를 해줍니다.

'크기 하단문자 읽기'는 아래와 같이 추가된 문자열을 읽고,

'크기 하단문자 제외 읽기'는 아애 추가된 문자열을 제외한 다른 문자를 읽습니다.

예를 들어 이런 식입니다.

[내부에 크기 문자입력]

사각형의 내부에 사각 크기를 입력할 수 있습니다.

[내부문자]

- 문자크기

사각형 내부에 들어가는 문자의 크기를 정합니다.

- 단위입력

크기 숫자 뒤에 정해진 단위를 붙힙니다.

- 크기 하단에 문자열 추가

크기 문자 아래에 추가 문자열을 입력합니다. "명령창입력"을 선택하면, 각각 사각을 지정할 때 별도로 명령창에서 입력을 합니다. 소문자를 입력해도 자동으로 대문자로 바뀝니다.

- 문자내용은 대화상자 또는 명령창에서 각각 입력할 수 있습니다.

- 문자 위치

사각형 내부에 문자가 들어갈 위치를 지정합니다.

[산식결과 표시]

엔터를 치면 아래와 같은 대화상자가 나타납니다.

기존 문자를 대체할 수도 있고, 새로운 문자를 생성할 수도 있습니다.

생성된 모습입니다.

또는 아래와 같이 표로 나타낼 수 있습니다.
