전체 명령어 : xiColor2Layer2

단축 명령어 : LCD

사용법

객체의 색 설정이 bylayer 가 아닌 특정 색의 객체를 지정된 켜로 일괄 변경하는 명령어입니다.

실행하면 아래와 같은 대화상자가 나타나며,

* Acad LT 는 CSV 파일을 읽어 올 수 있고, 다른 캐드는 엑셀파일에 직접 접근 가능합니다.

[방식선택]

색번호로 켜 생성 : 각 색의 번호로 새로운 켜를 생성하여 변경합니다.

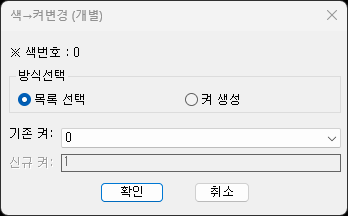

하나씩 개별지정 : 화면에 그려진 객체의 색에 따라 아래와 같은 대화상자가 나타나면서 개별적으로 새로운 켜를 지정합니다.

목록으로 변경 : 목록 화면에 설정된 값으로 적용합니다.

[블럭 속 객체도 적용]

블럭 속의 객체도 같은 방식으로 적용을 합니다.

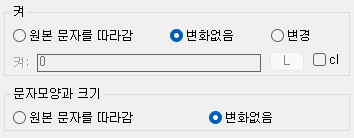

[아래 객체는 별도 설정]

문자와 치수, 지시선의 경우 상기 설정과는 별개로 별도의 켜로 변환하는 옵션입니다.

같은 이름의 켜가 이미 있다면 그 켜로 변경하고, 없다면 입력된 켜이름을 새로 생성하여 변환 합니다.

[수정 객체 별도 지정]

[확인]을 누르고, 수정될 객체를 화면에서 별도로 선택할 수 있습니다.

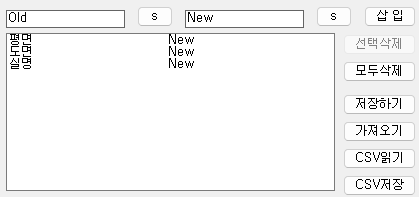

[목록]

변경할 색과 대응되는 켜이름의 목록입니다.

왼쪽의 [S]는 화면의 객체에서 색을 가져오는 선택 버튼이고,

오른쪽의 [S]는 화면의 객체에서 켜 이름을 가져오는 선택 버튼 입니다.

색이름으로 켜 이름을 변경하는 명령어이기에, 같은 색이 중복되지 않도록 유의하세요.

에러가 나지는 않지만, 같은 색이 중복된다면 맨 나중의 번호로 바뀝니다.

목록을 더블클릭하면, 수정창이 나옵니다.

[삽입]

색번호와 켜이름 칸을 채운 후, 이 버튼을 누르면 목록에 삽입됩니다.

[가져오기], [저장하기]

확장자가 lcd 로 되어 있는 파일을 읽어서 목록을 작성합니다.

기본 값은 ../xicad/xiLib/xiColor2Lay.lcd  파일입니다.

수정 후 다른 이름으로 저장할 수 있습니다.

[엑셀파일]

불러올 엑셀파일을 선택합니다. 선택만 하고 목록을 불러 오지 않습니다.

엑셀화면에서 영역을 잡은 후 [엑셀입력]을 클릭 해야 합니다.

Acad LT 는 CSV 파일로 표시되며, 별도의 영역 지정없이 파일 전체 목록을 가져 옵니다.
