객체에 XLine 그리기, XLD

전체 명령어 : xiXlineDraw

단축 명령어 : XLD



-----------------------

선, 폴리선, 원, 블럭 삽입점에 XLINE 을 한꺼번에 입력하는 명령어입니다.



객체를 선택한 후에, 각도를 지정하고 각 객체의 어느 위치에 입력할 지를 정하면, 그 위치에 Xline 을 그립니다.

각 객체별 구분은 아래와 같습니다.



구분	시작점	중간점	끝점
선	시작점	중간점	끝점
폴리선	시작점	각 정점의 모든 중간점	끝점
원	왼쪽 끝점	중심점	오른쪽 끝점
블럭	왼쪽 끝점	삽입점	오른쪽 끝점

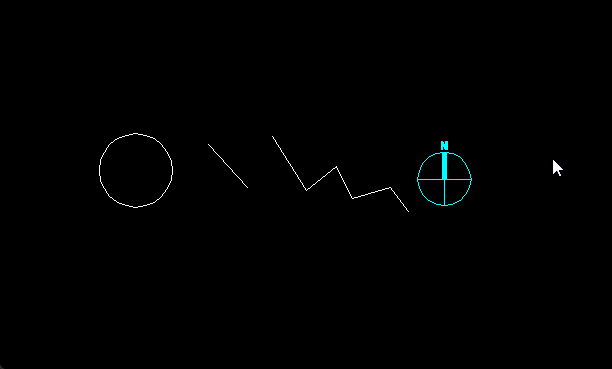

아래는 중심점으로 선택한 각 객체의 결과입니다.
