폴리선 정점 리스트 표만들기, PVL

전체 명령어 : xiPlineVertListTable

단축 명령어 : PVL





사용법



폴리선의 정점, 포인트, 원, 블럭, 문자 에 고유번호를 생성하면서 좌표를 오토캐드 표로 작성하는 명령어입니다.

엑셀의 좌표값을 캐드로 가져올 수도 있습니다.



아래와 같은 폴리선이 있다고 가정...PVL을 실행 후, 폴리선을 지정하면.. 정점의 좌표값을 표로 생성합니다.







[작업 객체]



폴리선의 정점, 포인트, 원, 블럭, 문자의 삽입점 좌표를 표로 만들 수 있습니다.



v4.634 부터는 여러개 폴리선을 한꺼번에 선택해서 표로 만들 수 있습니다.

다만, 엑셀좌표→캐드 를 할 때는 여러개의 폴리선을 한꺼번에 그릴 수는 없습니다.





[Z좌표도 포함]





Z값도 표에 넣습니다.

엑셀좌표→캐드를 할 때, 이 옵션을 켜면 LWPolyLine 이 아닌, 3D Poly 선으로 그립니다.





[높이값 있는 2D 폴리선]





Elevation 값이 있는 2D 폴리선의 높이값 까지 변경을 합니다.

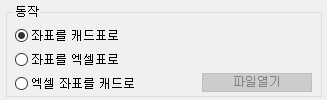

[동작]





*ACAD LT 는 엑셀과 호환될 수 있는 CSV 파일로 변환을 합니다.



위에서 정한 객체의 좌표를 캐드 표 또는 엑셀로 가져갈 수 있고, 엑셀에 입력된 좌표로 화면에 폴리선을 기록할 수도 있습니다.





ACAD LT 가 아니면

엑셀에서 좌표값을 가져 올 때는, 좌표부분(숫자)만 영역을 잡아서 가져와야 합니다.

Z값을 켜면, Z좌표까지 선택을 해야 에러가 없습니다.







ACAD LT 라면

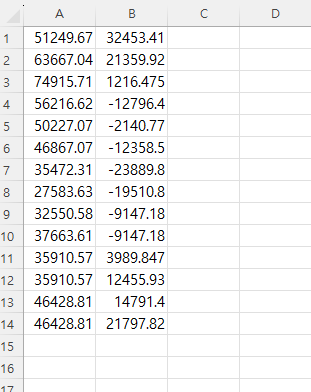

아래와 같이 파일에 A1 부터 시작하는 좌표값 만 있어야 합니다.







[정렬기준점 및 순서]



원, 블럭, 문자의 좌표를 읽을 때, 각 객체의 순서를 정합니다.





[기타]

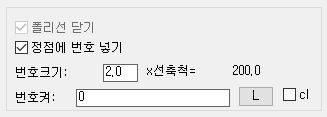

폴리선 닫기 : 입력된 폴리선을 닫을 지 결정합니다.

정점에 번호넣기: 입력된 폴리선의 정점에 번호를 넣습니다.
