전체 명령어 : xiColumnList

단축 명령어 : CLI



사용법

이 명령어는 일람표 도면 전체를 그리는 것이 아니라, 표 안의 하나의 기둥을 그리는 명령어입니다.







CLI 를 실행하면.. 아래와 같은 대화상자가 나타나며, 모든 설정은 그냥 직관적으로 알 수 있는 것들이나...



1. 철근수 켜는 기둥 위와 오른쪽에 들어갈 철근 숫자를 표시하는 문자의 켜를 의미합니다. (위 그림에서 보라색의 "5" 숫자)

2. 문자크기 등의 아래 쪽 입력값은 화면에 그려지는 크기가 아닌, 출력 시의 크기를 적어야 합니다.

XiCAD의 모든 명령어는 이와 같은 방식으로 통일되어 있습니다.



예를 들어,

문자높이가 300 으로 그려지고, 축척이 1/30 일 경우,

문자높이 입력값은 "10" 이 됩니다.



처음에는 불편하겠으나, 한번만 설정을 하면, 도면 축척이 변하더라도 항상 같은 크기를 만들 수 있기 때문에 익숙해 지면 작업을 편하게 할 수 있습니다.



"기둥과 치수간격"은 기둥 끝선에서 치수선까지의 거리이며, 이 역시 출력 후의 길이를 입력하면 됩니다.







 확인을 누르면, 기둥도면이 들어갈 영역을 선택하라고 나오는데..

아래 그림처럼 기둥그림 영역을 선택하면 되며.. (아래 문자 영역은 제외하는 것이 주의!)





그러면, 기둥일람표의 한칸이 채워지며 기둥도면 아래의 글자도 자동으로 입력됩니다.

아래 문자들 간의 수직 거리는 설정에서 정해 놓습니다.



입력을 할 때, 세로 크기를 0 으로 입력하면, 가로크기를 지름으로 하는 원형 기둥도 그립니다.





* 기존에 입력된 것을 수정할 때, 지우고 입력할 필요없이 해당 칸을 다시 지정하면, 기존의 입력된 도면과 글씨가 자동으로 삭제되면서 새로운 일람표가 그려지므로, 일부러 삭제를 하고 입력할 필요는 없습니다.



* 치수모양과 문자모양은 도면의 현재 설정을 따라 갑니다.





[켜설정]

입력되는 객체의 켜를 결정합니다. 한번 입력을 해 놓으면 계속 기억을 합니다.





[축척 등의 설정]



축척: 배근도의 축척을 정합니다.

철근지름(적당값): 화면에 점 처럼 그려지는 철근의 지름을 정합니다. 실제 철근 지름이 아닌 보기 편한 크기로 입력을 하면 됩니다.

기둥과 치수 간격: 기둥 위와 옆에 그려지는 치수선의 간격을 정합니다.





[문자]



문자표현: 배근도 아래에 문자를 넣을 지를 정할 수 있습니다.

기둥크기 문자: 배근도 아래에 기둥의 가로/세로 크기 문자를 넣을지를 정합니다.

지름: 원형 기둥을 그릴 때, 기둥 크기 숫자 앞에 붙는 접두어입니다. 공란이면 입력되지 않습니다.

문자높이: 그려지는 문자높이 입니다.

줄간격: 써지는 문자 간의 수직 간격을 정합니다.





[기둥 크기]



기둥의 크기를 정합니다.

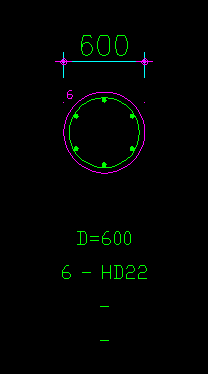

** 세로 치수에 0을 입력하면, 가로치수로 원형기둥을 그립니다.

원형 기둥일 경우, 위에서 정한 접두어 문자가 자동으로 입력이 됩니다.

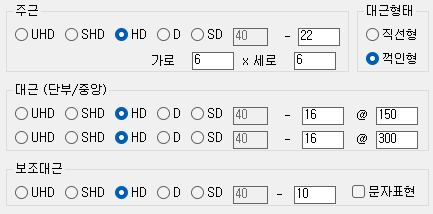

[철근 갯수와 종류]



주근과 대근의 종류 및 갯수를 입력합니다.
