보 배근도 그리기, BLI

xiCAD 내 명령어 : xiBeamList

단축명령어 : BLI



사용법

이 명령어는 일람표 도면 전체를 그리는 것이 아니라, 표안의 하나의 보를 그리는 명령어입니다.

아래 그림처럼.. 이미 만들어진 빈 표안에.. 철근이 배근된 보 하나를 그립니다.

(왼쪽의 표 제목 등은 미리 만들어져 있는 것이므로, 사용자가 각자 회사에서 사용하는 일람표 양식에 넣으시면 됩니다.)

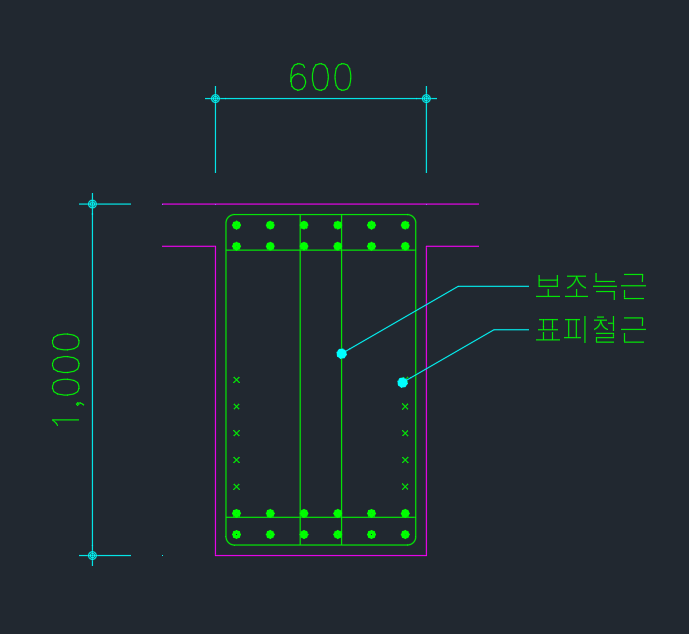

보조늑근와 표피철근도 추가할 수 있습니다.







설정



모든 설정은 그냥 직관적으로 알 수 있는 것들이나, XiCAD의 다른 명령어와 마찬가지로... 문자크기 등의 아래 쪽 입력값은 화면에 그려지는 크기가 아닌, 출력 시의 크기를 적는 것에 주의 하시어요.



예를 들어,

문자높이가 300 으로 그려지고, 축척이 1/30 일 경우,

문자높이 입력값은 "10" 이 됩니다.



처음에는 불편하겠으나, 한번만 설정을 하면, 도면 축척이 변하더라도 항상 같은 크기를 만들 수 있기 때문에 일관성있는 작업을 할 수 있습니다.



"보와 치수간격"은 보 끝선에서 치수선까지의 거리이며, 이 역시 출력 후의 길이를 입력하면 됩니다.



확인을 누르면, 보 도면이 들어갈 영역을 선택하라고 나오는데..

아래 그림처럼 보그림 영역을 선택하면 됨.. (아래 문자 영역은 제외하는 것이 주의!)









그러면, 보 일람표의 한칸이 채워지며, 보 도면 아래의 글자도 자동으로 입력됩니다. 이 정보문자는 기존에 문자가 있더라도, 알아서 삭제를 하므로, 기존의 입력된 것을 삭제하고 다시 입력하지 않아도 괜찮습니다.



상기 대화상자에서 "줄간격"은 이 아래 문자들 간의 수직 거리를 뜻합니다.



* 치수모양과 문자모양은 도면의 현재 설정을 따라 갑니다.





늑근형태





늑근의 상부를 직선으로 할 지, 꺽인 형태로 할지를 결정합니다.





단부이름 위치





보의 기호를 적는 위치를 정합니다.





축척





그려지는 도면의 축척을 정합니다. 문자 크기 등에 연동됩니다.





보의 크기





보의 크기를 정합니다.

표피철근을 선택해도 높이가 900 미만인 보는 그려지지 않습니다.





강종





각 철근의 종류를 정합니다.





표피철근, 보조늑근





표피 철근과 보조늑근의 표현을 정합니다.

갯수는 양쪽 중 한 쪽의 갯수만 입력을 합니다.

결과 문자는 이 숫자에 2배를 한 값으로 표시됩니다.



보조 늑근은 보의 경우 일률적이지 않습니다.

그러므로 일단 입력 후 필요 없는 것을 삭제하는 방식이어야 할 것 같습니다.

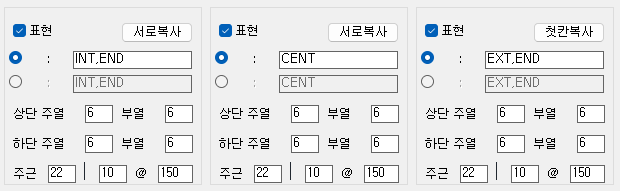

주열/부열의 입력





중앙부, 단부 등의 이름과 주열/부열의 갯수를 입력합니다.





문자





각 문자/치수의 표현과 크기 등을 정합니다.
