전체 명령어 : xiDrawWall

단축 명령어 : WAL



사용법


미리 정해 놓은 벽체 구성을 한번에 그리는 명령어입니다.

아홉 종류의 벽체를 미리 입력해 두고 사용할 수 있습니다.


옵션에 들어가면 9 종류의 벽체를 미리 저장해 놓고, 중심선을 선택하여 벽체를 그릴 수 있습니다.

처음 실행을 하면 1번과 9번 벽체가 샘플로 저장된 상태로 보입니다.

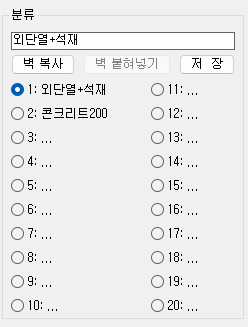

분류


벽의 제목을 정하는 곳입니다.

단, 수정을 하면 이름이 즉각적으로 변경이 되지는 않습니다.

수정을 한 후에 다음 번 명령어를 실행하면 변경된 것이 보입니다.



구성


중심선으로 부터의 거리와 켜의 이름, 그리고 선종류, 색을 입력해서 벽체를 구성하면 됩니다.


선의 순서는 최외곽 거리 부터 안쪽까지 자동 정렬됩니다.


복사하기, 붙혀넣기 등을 이용해서, 다른 분류로 벽체를 가져 갈 수도 있습니다.

여기서 등록된 모든 벽체는 ../xicad/xiLib/xiDrawWall.txt 파일에 기록이 됩니다.


도면에 등록된 켜가 없더라도, 자동으로 생성합니다.



객체 선택

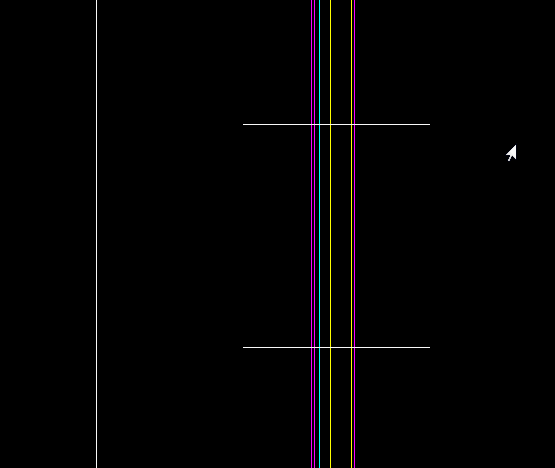

중심선을 선택하고, 외부 쪽으로 방향을 지정하면 선택된 벽체가 그려 집니다.

이 옵션은 블럭 속 선에도 적용될 수 있습니다.

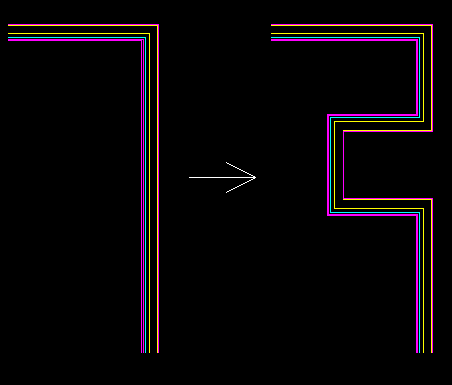

폴리선의 경우 아래와 같이 전체 벽체를 한꺼번에 그립니다.

단, 블럭(외부참조) 속 폴리선의 경우, 선택한 부분의 직선만 표현됩니다.



이 폴리선을 선택하고, 외부측을 지정하면, 모든 벽체를 한번에 그려 질 수 있습니다.

물론 그려진 후에, 앞서 그려진 폴리선은 삭제를 해야 합니다.

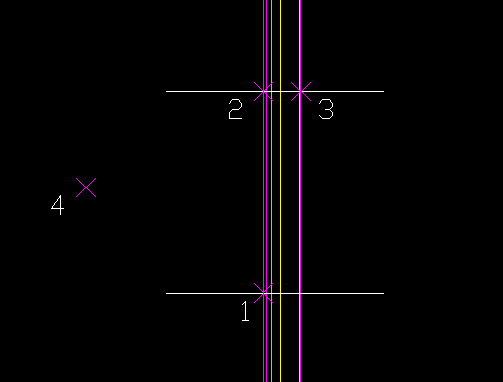

교차점 지정


중심선의 교차점을 지정하여 벽체를 그리는 옵션입니다.

이 경우 CW와 같이, 외부에서 볼 때, 왼쪽부터 선택을 합니다. (시계반대방향으로 그려야 내외부 벽체가 정상적으로 입력이 됩니다.)

처음 시작한 점을 지정하여, 외벽을 마무리하고자 할 때, C 를 입력하면 자동으로 외벽이 닫힙니다.



객체를 선택하여 그린 다음, 교차 부위는 FT 명령어로 쉽게 모서리가 정리될 수 있습니다.
