아이소메트릭 그리기, ISD

단축 명령어 : ISD

전체 명령어 : xiIsometricDraw





---------------------------------------

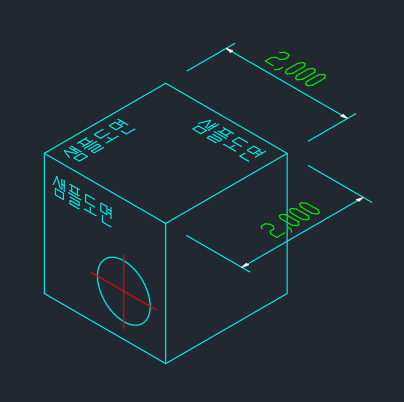

아래 그림과 같은 아이소메트릭 도면을 그리는 명령어입니다.





설정에서는 문자, 치수, 중심선의 켜를 정할 수 있으며,

입력가능한 객체는 선, 문자, 치수, 원, 중심선입니다.



단,

ZWCAD 는 문자입력이 안되며,

GstarCAD 는 원입력이 되지 않습니다.





명령어를 실행하면 각 객체를 그릴 수 있는 옵션이 나옵니다.



[선]

첫 선의 길이를 마우스 또는 길이입력을 통해서 그리면, 두번째 부터는 "스페이스키"로 같은 길이를 계속 그릴 수 있습니다.

명령어를 빠져 나오려면 "엔터" 또는 "마우스 우클릭"으로 멈춥니다.

다만 키보드로 선 길이를 입력한 후에는 엔터와 스페이스가 같이 "숫자입력"만 종료하고 명령어는 유지됩니다.





[치수]

두 점을 지정해도 되고, 입력된 선이나 원 객체를 선택해서 입력이 가능합니다.



[문자]

문자를 입력한 후에 방향을 지정합니다.



[중심선]

입력된 선, 원 객체를 선택해서 중심선을 입력할 수 있습니다.







[변경]

기존에 이미 입력된 객체를 다른 각도로 변경하는 옵션입니다.
