배수판 그리기, DDB

전체 명령어: xiDrawDrainBoard

단축 명령어: DDB





사용법



배수판(드레인보드)을 그리는 명령어입니다.

응용해서 골강판, 데크플레이트도 가능할 것 같습니다.

작동 방식은 단열재그리기와 같습니다.

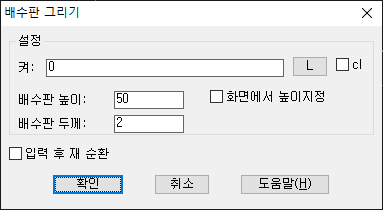

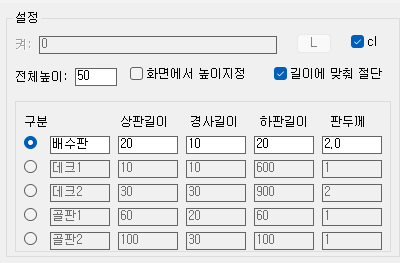

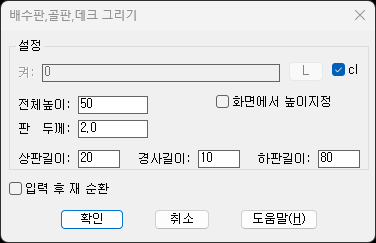

설정에 들어가면, 켜와 두께 등을 지정할 수 있습니다.

두께를 0 으로 입력하면, 단선으로 그립니다.





화면에서 높이지정을 선택하면, 마우스로 점을 지정해서 높이를 정합니다.

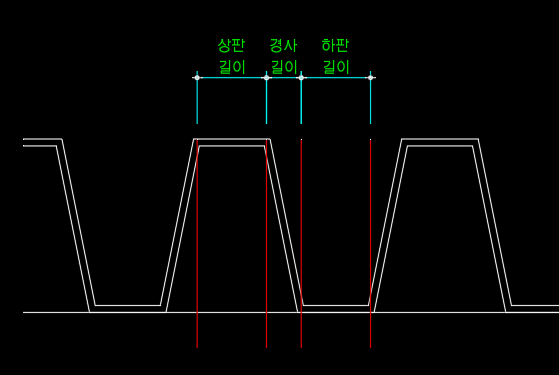

상판, 경사, 하판길이의 정의는 아래와 같습니다.
