구적표 그리기, SAR

전체 명령어 : xiSiteArea

단축 명령어 : SAR

유효 버전 : v4.59~





사용법

대지구적표, 건축면적표 등을 만드는 명령어입니다.

(삼각구적, 사각구적)



* 그리고자 하는 도형이 원점(0,0) 으로 부터 너무 멀리 떨어져 있으면 (약 10km 이상) 그리는 시간이 매우 느려질 수 있을 뿐더러, 오류가 날 수 있습니다. 캐드프로그램의 원래 특성입니다.

그러므로 아래 글을 보시고 캐드를 시작하는 것이 좋습니다.

https://izzarder.com/303



* 사각형에 사각구적을 그리는데, 삼각구적으로 그려지는 경우가 있습니다. 이 것은 해당 도형이 눈으로 보기에는 직각이나, 미세하게 각도가 틀어져 있어서 그렇습니다.

과거 이 직각판단의 기준을 0.0001 이하로 했습니다만, v4.59 부터는 사용자가 입력을 하는 것으로 바꾸었습니다.





[방식]







- 삼각구적

대지 면적 등을 만드는 삼각구적입니다. 아래와 같은 삼각구적표를 그립니다.







원형이 포함되어져 있다면, CAD구적으로 나타냅니다.







- 사각구적

바닥면적, 건축면적 등을 만드는 사각구적입니다. 아래와 같이 사각구적표를 그립니다.

사각구적은 여러개의 폴리선을 한꺼번에 선택해서 하나의 표로 그리는 것이 가능합니다.



* 사각형 안에 또 다른 사각형이 들어 있다면 VOID 로 보고 면적에서 자동 제외를 합니다.



대화상자의 객체 선택 기준점 및 순서는, 이 사각구적의 폴리선의 순서를 정할 때 사용됩니다.







비록 사각구적을 선택했다고 하더라도, 도형 중에서 직각이 아닌 도형이 있다면, 자동으로 삼각구적으로 변환하여 그립니다.

그러므로, 여러개의 폴리선을 사각구적으로 하고 싶으시면,







- 이미 만들어진 영역 선택

아래와 같이 사선 부분을 제외하고 최대한 사각형으로 나누어 놓은 다음 (즉, 아래 그림은 객체가 3개가 있는 것임), 만든 객체를 선택하여 구적표를 작성합니다.









아래와 같이 원하는 모양의 구적표가 작성 될 수 있습니다.

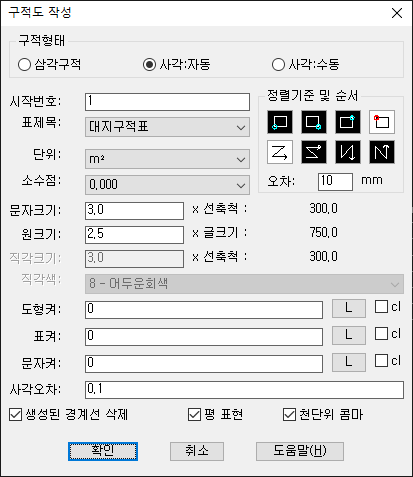

[설정]





- 시작번호 : 일련번호의 시작을 지정합니다.

- 제목 : 표 제목입니다. 없으면 문자를 만들지 않습니다.

- 소수점 : 면적의 소숫점 자릿수를 정합니다.

- 단위 : 면적 단위입니다.

- 문자,원,직각 크기 : 각 객체의 크기를 정합니다.

- 직각 색 : 삼각형의 직각을 표시하는 색을 정합니다. 강제 색 변경입니다.



- 판정 오차 : 선이 수평/수직인지를 정하는 오차 범위입니다. 0.1은 꽤 큰 범위지만, 면적선이라는 것이 꽤 넓은 폴리선이라서 문제는 없을 것이고, 애매하고 꽤 많이 틀어진 사각형도 수평/수직의 사각형으로 인식할 수 있습니다.





[정렬 기준 및 순서]





도형에 번호를 작성하는 순서를 정합니다.





[결과물]





- 결과 표를 만드는 방식입니다.



- 평 표현 : 표에 평을 같이 표시합니다.

- 천단위 콤마 : 표의 숫자에 천단위 콤마를 표시합니다.

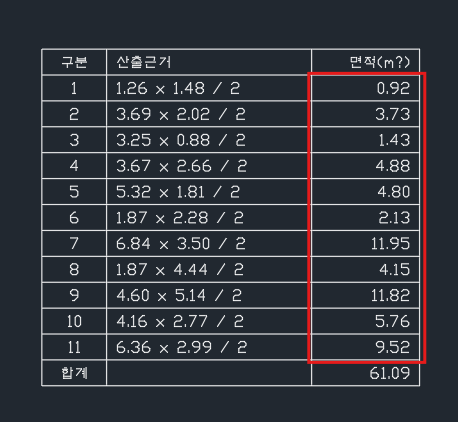

[개별 면적의 합과 전체 면적 간의 오차를 자동 보정]





각 개별로 만들어진 삼각형이나 사각형의 면적을 반올림하여 근거표를 만들고, 전체 면적은 테두리 폴리선의 전체 면적으로 적기 때문에, 개별의 합산이 전체 면적과 일치하지 못하게 되는 결과를 초래합니다.

그래서 이 옵션은, 각 개별 면적에서 가장 근처 숫자의 우선 순위를 정해서, 개별 숫자의 결과를 자동 보정하는 옵션입니다.

이 옵션을 켜면, 개별 면적의 합이 전체와 항상 같게 됩니다.







그리고, 명령창에 아래 처럼 어떤 면적을 어떻게 조정했는지를 표시해 줍니다.



   No            입력값            단순반올림       보정값
    1             0.92668            0.93            0.92





[표 제목]





표에 나타나는 문자를 정합니다.
