일조권 사선 체크, CDN

전체 명령어 : xiCheckDistNorth
단축 명령어 : CDN



사용법

북측 일조권 사선제한을 검토하는 선을 그려주는 명령어입니다.

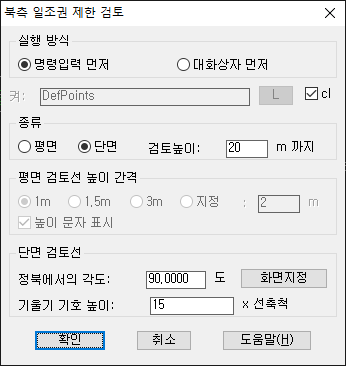

CDN 을 실행하면 아래와 같은 대화상자가 나오며, 평면과 단면에서의 검토선을 그릴 수 있습니다.





[실행 방식]





명령어의 실행을 대화상자로 할지, 명령창으로 할지를 결정합니다.





[높이 제한]





일조권 사선 제한 높이를 과거의 9m 로 할지, 지금의 10m 로 할지를 선택합니다.





[종류]





- 평면 검토인지 단면 검토인지를 결정합니다.

- 검토높이 : 몇 미터 높이까지 보조선을 그릴지를 정합니다.





[평면 검토선 높이 간격]





평면 검토일 때, 각 선의 간격과 문자 크기를 정합니다.





[단면 검토]





단면 검토일 때, 정북 각도와 기울기 기호 크기를 정합니다.



----------------------

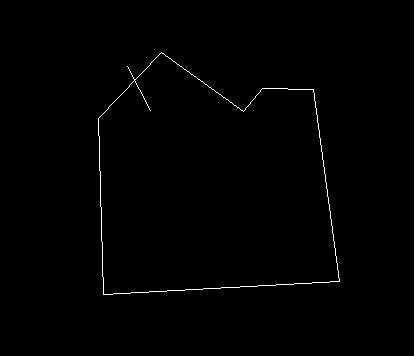

평면을 선택해서 실행하면, 대지경계선을 선택하고, 정북방향 (북에서 남 방향)을 지정하면 아래와 같이 사선제한 높이를 그려줍니다.

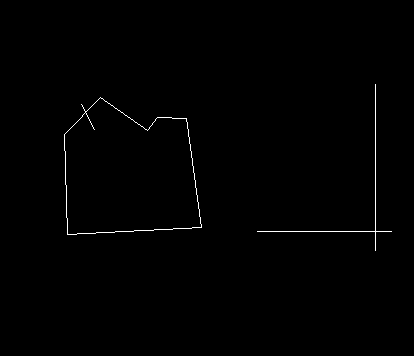

단면을 선택하면.. 대지경계선과 북향의 각도를 물어 보는데.. 아래 움짤 처럼..

"북->남" 방향을 지정하고, 첫번째 점에서 다시 대지경계선의 방향을 지정하면, 해당 각도가 기록됩니다.



그런 후, 단면도에서의 대지 경계선의 점을 지정하면 높이 검토선이 그려지게 됩니다.

대지경계점을 지정 후, "방향 지정"은 그려지는 좌/우 방향을 선택하는 것으로써, 좌/우 어느 임의의 한 점만을 선택하면 됩니다.
