전체 명령어 : xiInsertBlks

단축 명령어 : IB





사용법



개별 도면 파일을 하나의 도면에 일괄 모으는 명령어입니다.



정렬방식에 따라, 정해진 "가로갯수"에 의해 정렬됩니다.

즉, 설정에서 "가로갯수"가 10개 이고, 도면이 15개라면.. 윗줄에 10개, 아랫줄에 5개가 배열됩니다.

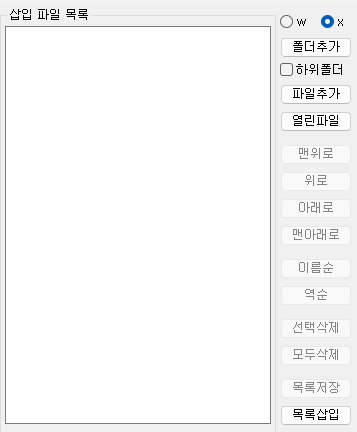

[파일 목록]





불러올 파일의 목록입니다.



- W  or  X

W는 Dwg 파일을 찾고, X는 Dxf 파일을 불러옵니다. 각각 폴더선택, 파일선택을 할 때 적용됩니다.

그림파일을 선택할 때는 이 선택칸이 비활성화됩니다.





[형식]





가져오는 방식은 블럭과 외부참조, 그림의 세 가지 형태로 가져올 수 있습니다.

당연한 이야기지만, 외부참조와 같은 이름의 블럭이 도면에 있다면 오류가 납니다.



- 중복 이름 블럭의 처리

만약, 새로 가져오는 도면에 있는 블럭이 이미 있는 블럭과 이름이 같을 경우...

"Insert"의 특성상, 이름이 같기에, 두가지 블럭은 하나의 블럭으로 바뀝니다.



이 때, 아래에 설명된 [같은 이름의 블럭 재생성] 옵션이 켜져 있다면, 뒤의 블럭으로 통합되고,

꺼져 있다면 앞의 블럭으로 통합됩니다.



만약 중복 이름의 블럭이 통합되면 안되고, 이름이 같더라도 다른 블럭으로 존재를 해야 한다면...

원래는 원본 파일에서 블럭의 이름을 바꾸고 IB 를 실행해야 하지만, 아래 설명된 "외부참조-결합"으로 불러 오는 방법이 있습니다.





[외부참조 설정]



외부참조로 삽입을 할 때, 그 유형을 결정합니다.





* 위에 설명된 "중복 이름 블럭"을 회피 하는 방법



1. "외부참조"로 불러오되, "결합"을 선택 합니다.

2. 외부참조 결합문자 삭제(RBP) 를 실행해서, "이름 중복 블럭" - "건너뛰기" 를 선택



이러면, 모든 켜와 문자모양, 치수모양 등은 처리가 되고, 블럭의 이름은  "파일명$0$블럭이름"이 유지되면서, 중복 블럭이더라도, 합쳐 지지 않고, 개별 형태를 유지할 수 있습니다.



만약 " $0$" 가 거슬리면, BRN 을 실행해서, 다른 문자로 바꿔줄 수 있습니다.





[모은 도면 폭파]





 블럭으로 가져온 파일을 explode 합니다.





[같은 이름 블럭 재생성]





 만약 도면에 같은 이름의 블럭이 존재를 할 경우, 그 예전 블럭을 엎어서, 불러온 도면으로 블럭을 교체하는 옵션입니다.

이 것이 켜져 있지 않다면, 기존 도면 내 블럭으로 유지됩니다.





[정렬 방식]





불러온 도면을 정렬하는 방식을 결정하며, 한 줄로 만들어질 갯수도 정합니다.

그림 가로폭은 그림을 가져올 때, 그 그림의 가로 길이이며, mm 단위입니다.





[도면 사이 간격]





각 불러온 도면 사이의 간격을 정합니다.





--------------------------

"확인"을 누르면 선택된 파일이 설정된 값에 따라 삽입됩니다.
