개별 파일로 도면 분리하기, SVS

전체 명령어 : xiSaveSep

단축 명령어 : SVS





사용법



한 파일에 여러장의 도면이 있을 경우 (도곽은 블럭으로 되어져 있어야 함) 이 각 도면을 개별 파일로 도면나누기하는 명령어입니다. 도곽블럭이 특성블럭으로 되어져 있어도 도면명을 자동 인식합니다.



*** 여러개의 평면들이 하나의 외부참조로 되어져 있으면, 각 평면이 개별로 찢어져 자동으로 나누어 지지 않습니다.

그러므로 외부참조는 겹합을 한 후, Explode 를 해서 각 평면도로 나누어 놓은 다음 찢어야 합니다. XiCAD에서 자동을 하더라도 같은 과정을 거쳐야 하는데.. 외부참조를 결합하고 explode 를 하는 과정에서 수많은 변수가 있기에, 자동으로 하는 프로세스를 제외하였습니다.



*** 파일 이름에 특수문자 ",{}*$#@...." 가 있을 경우 오류가 납니다. 이는 윈도우 자체의 제약이므로, 특수문자가 포함될 경우 저장에 오류를 표시하며 명령어는 중단됩니다.

(매번 강조합니다만, 블럭이름 또는 파일이름은 "_-." 만 이용하는 것이 좋습니다.)



*** ZWCAD 사용자는  필히!!, 나머지 캐드프로그램 사용자도 가급적 극좌표추적(F10)과 객체스냅추적(F11) 기능을 끄고 사용하시면 오류를 크게 줄일 수 있습니다.



*** 도곽의 영역이 이상하게 잡힐 때

PBS 명령어로 도곽블럭을 선택하면, 실제 영역이 화면에 그려집니다. 이 영역이 비정상적일 경우 에러가 납니다.

원인은, 도곽보다 크게 그려지면 : 블럭 속의 MTEXT 의 영역이 지나치게 넓거나, 유령객체가 영역밖에 있는 경우입니다. 특이점을 발견하지 못할 때는 도곽블럭을 다시 만들어야 합니다.



*** 도곽블럭만 나가지 않거나, 도곽 바깥에 있는 객체도 같이 나갈 때

아래 글 중 [선택영역 확장]을 읽어 보세요.







* 저장되는 캐드버전을 변경하고 싶다면, http://izzarder.com/275 이 글을 참조하세요..



* 하나의 배치 탭에 있는 여러 도면을 개별 배치탭으로 하나씩 분리하는 것은 VPS 를 이용하세요.

   (만들어지는 탭마다 도곽블럭 하나씩 저장)

* 여러 배치탭을 각 개별 파일의 탭으로 분리 저장하는 명령어는 VSD를 이용하세요.

   (저장된 파일에도 종이공간의 탭으로 존재를 합니다.)

* 배치탭의 도면을 모형공간으로 저장하는 명령어는 P2M을 이용하세요.

   (다만, 여러 도곽이 하나의 탭안에 있을 경우, 이 명령어를 하기 전에 VPS 로 탭을 하나씩 분리해서 해야 합니다.)







[저장폴더]





나간 파일이 저장되는 폴더입니다.

특성블럭의 태그에 저장경로까지 있다면, 이 옵션은 무시됩니다.





[같은 이름의 파일이 있다면 덮어 씌움]을 활성화하지 않으면, 같은 파일이름일 경우 "....._001.dwg" 등의 일련번호로 파일이름이 정해집니다.



이 명령어는 Wblock 을 이용하므로, 저장 버전을 별도로 설정할 수 있습니다.

** 단, ZWCAD 2022 이하는 저장버전을 선택할 수 있는 함수가 있지 않아서, 이 옵션이 반영되지 않습니다.

[자기 폴더에 저장]은 "여러 파일"이 활성화되면, 같이 켜집니다.





[잠긴 켜 제외]

잠겨 있는 켜의 객체는 내보내지 않음.



[필드문자 폭파]

살아있는 면적선과 같이 필드문자로 되어져 있는 것을 일반 문자로 변경함



[도곽블럭 제외하고 내보내기]

각 도면의 도곽블럭을 내보내지 않음



[SaveAs Only]

각 파일 속의 도면을 나누지 않고, 그저 다른 이름으로 저장을 하고 싶을 때 사용합니다.

각 파일 마다 종이공간의 탭이 하나가 있고, 그 속에 도면이 하나만 있는 경우.. 해당 도면의 도면명을 읽어서 "다른 이름으로 저장"을 원하시는 분의 요청으로 만들어 놓은 것입니다.

일반적으로는 사용될 일이 없을 것 같습니다.



그리고, 버전의 전환만 필요하다면, 굳이 이 기능을 사용하는 것 보다는...

파일을 열지 않고 빠르게 변환이 가능한 프로그램이 있습니다.

아래 링크에서 윈도우용을 받아서 설치를 하시면 되세요.

https://www.opendesign.com/guestfiles/oda_file_converter

ODA File Converter | Open Design Alliance





[꺼질 켜]

내보내기 전에, 특정 켜를 끄고 싶을 때 사용합니다.

켜의 구분은 ","로 여러 켜를 동시에 등록할 수 있습니다.





[도면명, 도면번호 읽어서 파일명 만들기]

도면명과 도면번호로 파일명을 만들 때는



1. 미리 도곽블럭의 정보를 등록해서 사용하는 방법

2. 그 때 그 때마다 도면명과 도면번호의 영역을 정하는 방법

이 있습니다.



미리 도곽블럭의 정보를 등록하고 싶다면, 아래의 [등록도곽사용]를 선택하면 됩니다.

"등록도곽사용"을 끄면, 그 때 그 때마다 화면에서 도곽을 선택해서 내보내게 됩니다.





지정켜는 "PLOT_BOX"로 된 폴리선 박스입니다.

PPP 를 위해 입력해 놓았던 박스를 이용해서 도면도 나눌 수 있도록 해 놓았습니다.

폴리선은 회전각의 정보가 없기 때문에, 시계방향과 반시계방향을 정해 주어야 합니다.



각 선택에 따라서 아래 화면이 활성화 됩니다.







[속성블럭에서 도면번호, 도면명읽기]

도면번호와 도면명이 속성블럭으로 되어 있을 때는 두가지 방식으로 파일이름 생성이 가능합니다.

속성블럭을 선택하면, [등록]버튼이 활성화되는데,

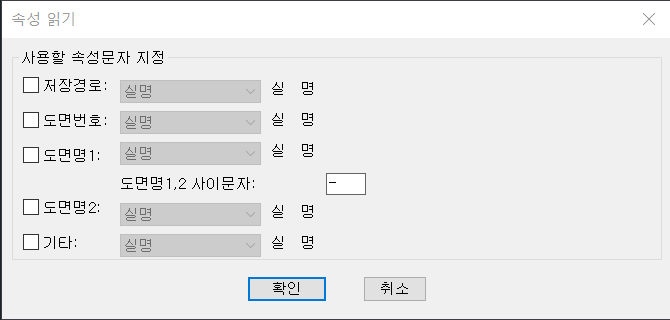

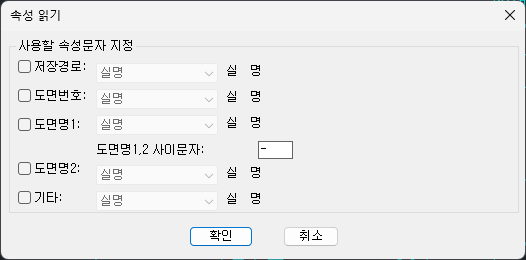

[등록]을 누르면 블럭을 선택하게 되는데, 블럭선택 후 아래와 같은 특성블럭태그 창이 나타납니다.





이 창에서 사용할 태그 종류를 활성화시킨 후, 해당 태그이름을 선택하면, 오른쪽에 태그의 내용이 나타나면 정상적으로 사용이 가능합니다.

"저장경로"의 경우 파일 경로까지 특성블럭으로 저장하는 경우가 있어 만들어 놓은 것입니다. 이 경로가 없을 경우 해당 파일이 있는 폴더가 저장위치로 지정됩니다.



나머지 도면번호, 도면명도 마찬가지인데, 도면번호와 도면명 둘 중에 하나만 선택해도 정상작동하며, 만약 아무것도 활성화시키지 않으면, "해당파일이름_001.dwg" 와 같은 방식으로 일련번호로 자동 저장됩니다.







만약 도과블럭은 일반블럭인데, 표제란이 별도의 속성블럭이라면, 이 옵션으로 하지 않고, 아래의 일반블럭으로 선택을 하면 됩니다.





[일반블럭 등록]

블럭을 화면에서 선택 한 직후, 도면명구역과 도면번호구역을 물어보게 됩니다.
이 영역은 저장되며, 한번만 등록을 하면 됩니다.

이 영역을 등록하지 않을 경우, 도면명과 도면번호는 일련번호로 자동 생성됩니다.

블럭은 3개까지 등록될 수 있습니다.



등록을 하면, 기준 도곽을 하나 선택하라고 나옵니다.

이 때 아무 도곽이나 하나를 선택하면, 그 도곽을 중심으로 확대가 되며,







도면명 - 도면번호 - 수정번호 순서대로 구역을 선택합니다.

(모든 문자 선택은 crossing 모드 이기 때문에, 전부를 선택하지 않아도 되며. 옆의 문자가 딸려 오는 것을 방지하기 위해 영역을 매우 작게 선택하는 것이 좋습니다.)







그 다음. 도면번호 문자 영역을 선택함. 역시 작게 선택합니다.







만약 문자들끼리 가까운 거리에 있다면, 이의 거리를 벌려서 영역을 설정하는 것이 좋습니다.

선택될 문자 들끼리의 거리가 가까울 경우 crossing 모드에서 주변 문자까지 딸려 올 수 있으므로, 가급적 작게.. 그리고 상대 글자로 부터 멀게 선택하는 것이 요령입니다.



즉, "A1" 축척인 "1/30" 바로 아래에 "A3" 축척글자 "1/60" 이 있으므로, 아래 그림처럼 가급적 근접한 글자로 부터 멀리 선택하는 것이 좋습니다.









A3 축척을 선택하는 것은 위와 반대로.. 최대한 아래에 붙혀서 영역을 선택하는 것이 좋습니다.







**  만약 도곽블럭은 일반블럭이고, 표제란이 별도의 속성블럭이라면, 속성블럭으로 하지 않고 이 옵션으로 할 경우 문자를 인식할 수 있습니다.

** ZWCAD 사용자는 극좌표추적(F10)과 객체스냅추적(F11) 기능을 끄고 사용하시면 오류를 크게 줄일 수 있습니다.





[지정켜 등록]

PLOT_BOX 의 켜로 된 폴리선 박스를 등록해 놓을 수 있습니다.

등록이 되면 켜이름이 나타납니다.





[도면번호]







- 자동

도면번호를 아직 넣지 않은 계획도면일 경우, 도면번호를 자동생성하여 파일로 저장하는 방법입니다.

여기서, 도면번호의 접두사와 시작번호를 입력하면 입력된 번호로 도면번호가 자동생성 됩니다.

만약 도면명 조차 없다고 하더라도, "A-001.dwg" 식으로 도면이 생성됩니다.



- 여러 파일에 연번 적용

여러 파일에 걸쳐서 실행할 때, 자동번호가 각 파일별 새로운 시작번호가 아닌 연번으로 이어서 생성이 되는 옵션입니다.



- 접두어

파일이름에 같은 접두어를 붙힐 때 사용합니다. 필요없다면 빈칸으로 두면 됩니다.

만약 결과파일이 "A-001_1층평면도.dwg" 인데, "허가도면_" 이라는 접두어를 넣으면 "허가도면_A-001_1층평면도.dwg" 이 되는 식입니다.

사이문자 : 도면번호와 도면명 사이에 들어갈 문자입니다. 기본 값은 "_" 입니다.





[문자처리]





-빈칸 처리

도면명 등에 빈칸이 있을 경우, 이를 어떻게 처리하는가에 대한 옵션입니다.



원래 빈칸은 특수문자 중 하나입니다. 파일 이름에 빈칸이 있으면 나중에 블럭을 불러 오거나 할 때, 오류가 날 수 있기 때문에 빈칸을 없애는 것이 맞습니다.



하지만, 그런 작업이 없다면 빈칸을 살려도 무방합니다. "제거" "유지" "-" "_" 중 하나를 선택할 수 있습니다.



-번호/명 사이

도면번호와 도면명 사이에 들어갈 문자입니다.



-오늘 날짜 붙임

파일이름의 끝에 오늘 날짜를 붙입니다.

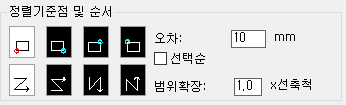

[정렬 기준점 및 순서]



정렬기준과 정렬순서를 정하면 정해진 순서로 도곽을 읽어 가면서 파일로 저장됩니다.



선택순에서 도면번호가 정해지는 방식은 다중출력 도움말에 잘 나와 있습니다.





[선택영역 확장]

도곽의 최 외곽선이 두께가 있는 폴리선으로 작성된 경우 (도곽의 테두리가 두께가 있는....)





폴리선의 중심선이 기준이 되므로, 이 두께가 있는 도곽은 선택이 되지 못하여, 나간 도면에 도곽이 빠지는 결과를 초래합니다.

또는 도곽의 외부로 특정 객체가 나가 있는데, 이 객체까지를 내보내고 싶을 때, 도곽의 외곽선(의 중심선)으로 부터 선택 영역을 확장하는 옵션입니다.



이 확장길이를 결정하는 방식은 두가지 입니다.



1. [선축척 조정] 옵션에서 [변화없슴]이 선택된 경우...

- 여기에 입력된 숫자가 절대값이 됩니다.



2. [선축척 조정] 옵션에서 [변화없슴] 이외의 것이 선택된 경우...

- 도곽의 축척을 따라, 입력값 x 선축척 으로 영역이 결정됩니다.

즉, 도곽 테두리의 두께가 1:1 블럭 기준으로 2mm 라면, 그 선의 중심두께는 1mm 이므로, 1.1 정도의 값을 넣으시면 됩니다.





[나간 도면의 삽입 기준점 지정]





분리된 도면이 다른 이유로 삽입될 때, 삽입의 기준점을 정하는 옵션입니다.

기본 값은 도곽의 좌하귀이며, 사용자가 임의로 지정할 수 있습니다.

사용자 지정은 각 도곽에 대한 상대값이므로, 기준 도곽의 좌상귀를 선택하면, 모든 도면이 좌상귀로 기록됩니다.



현재유지

지금 도면에 들어 있는 도곽의 좌표와 같은 좌표를 유지합니다.

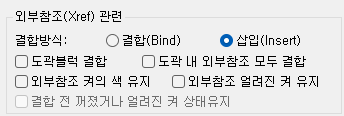

[외부참조관련]





도면의 도곽이나, 도면 내에 외부참조 블럭이 있을 경우, 이 것에 대한 "삽입" "결합" 여부를 정할 수 있습니다.

외부참조의 삽입여부는 아래에 있는 "도곽블럭이 외부참조면 결합" 또는 "도곽 내에 외부참조 블럭 모두 결함"의 옵션이 활성화되어야만 작동됩니다.



- 외부참조 켜의 색상태 유지와 외부참조의 얼려진 켜 상태유지

외부참조로 불러온 객체 켜의 색을 변경했거나, 얼림 설정을 해 놓았다면 분리된 도면에서도 이 상태를 유지하게 하는 옵션입니다.

이 옵션의 실행은 분리된 파일을 다시 열어서 설정을 자동 변경하고 닫습니다. 브릭스캐드는 열지 않고 설정을 적용합니다.





[선, 치수축척 조정]





한 도면에 여러 축척의 도면이 존재한다면.. 도면을 분리할 때, 선축척과 치수축척값을 도곽의 축척값으로 일치시키는 옵션입니다.



[도곽으로 Limits 설정]

나간 도면의 Limits 값을 해당 도곽 경계로 재설정 합니다.





[도면의 양이 많은 경우, 나누어 내보내기]



수백장의 도면을 내보내면, 캐드의 원래 특성상 뒤로 갈 수록 한 없이 느려집니다.

그러므로 이렇게 많은 도면은 영역을 정해서 나누어 내보내기를 하면 좀 더 빠른 작업이 가능합니다.





---

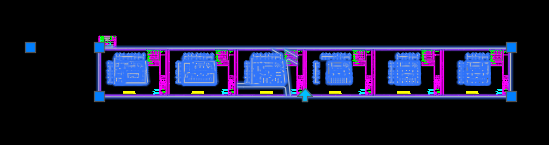

아래와 같이 한 도면 안에 여러 도곽이 있을 때..







내보 낼 도면을 모두 선택하면, 선택된 도곽만 붉은 색으로 점선이 쳐지는데. 이는 가상선입니다.





작업 폴더에 가보면.. 각 도곽의 타이틀 이름으로 저장이 된 것이 볼 수 있습니다.
