xiCAD 내 명령어 : xiDimStyleEdit

OneKey 단축명령어 : DSE





사용법

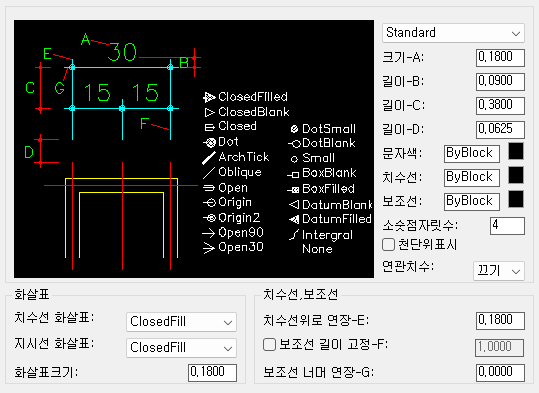

치수관련하여 각종 변수의 변경을 쉽게 하기 위해 만들었습니다.

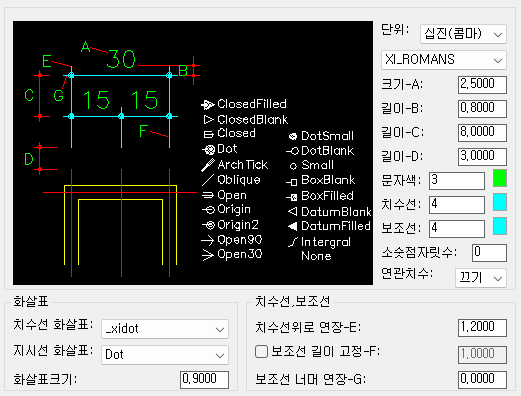

기존 치수에서 설정을 변화하고, 저장을 클릭하면 변경 사항이 저장되며...

또는 "확인"을 누르면, 변경된 사항이 저장되면서, "입력치수 선택"에서 선택된 종류로 입력할 수 있습니다.



즉, 꼭 변수의 변경이 아니더라도, 치수를 입력할 때 실행해서 입력할 치수를 선택한 다음 "확인"을 누르면 그 종류의 치수로 입력됩니다.









훔쳐오기

xicad/xiLib/xiReferenceFile_Dimension.dwg 에 저장된 치수모양을 가져오는 버튼입니다.

사용자가 이 파일을 열어서 수정하시면 됩니다.




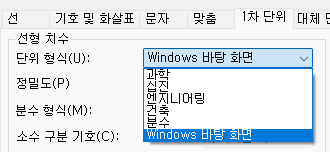

나머지는 직관적이라 설명을 생략합니다.


지시선모양 설정은 LSE 를 사용하시면 편합니다.



설정을 정하고, 확인을 누르면 직접 치수 입력모드로 넘어갑니다.
