단열재그리기, INS

전체 명령어 : xiInsul

단축 명령어 : INS





사용법



단열재 기호를 그려주는 명령어입니다.

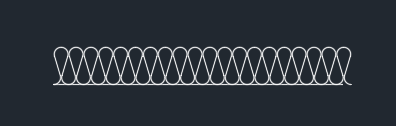

INS 를 실행하여 두 점을 지정하고 방향을 지정하면 단열재 표시를 그려 줍니다.

두께는 숫자로 입력을 할 수도 있고, 화면에서 지정할 수도 있습니다.

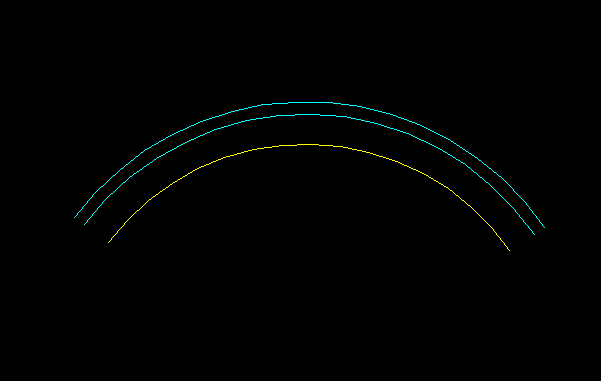

호 형태의 곡선면에 단열재를 표현하고 싶다면, [객체선택]을 해서, 해당 벽체를 선택하면 됩니다.







[설정] 대화상자

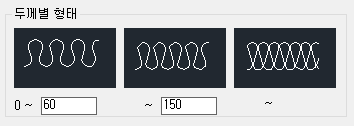

[두께별 형태]





단열재 두께별로 느슨함(?) 정도를 정합니다.

얇은 단열재가 너무 떡져 보이는 문제 때문에, 얇을 수록 느슨한 느낌으로 보이도록 만든 옵션입니다.



기본 설정은 0~60mm 까지는 가장 느슨한 형태

60 초과 ~ 150mm 이하 까지는 중간,

150 초과는 가장 촘촘한 형태로 그려집니다.

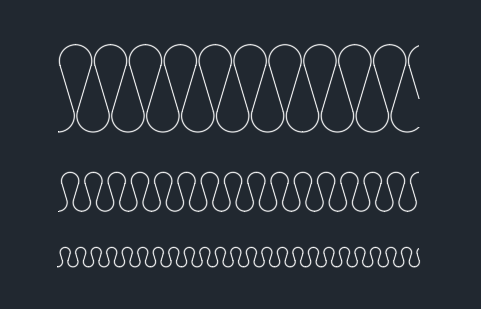

실제 입력된 느낌은 이렇습니다. (위에서 부터 180, 80, 40)







만약 한가지로 통일하고 싶다면.. (예를 들어 중간단계로 모두 그리고 싶다면...)

첫번째 입력값을 0 ~ 1

두번때 입력값을 ~ 600 정도로 넣어 두면, 현실적 단열재 두께 내에서 모두 중간값으로 통일할 수 있습니다.

각 회사 혹은 각 개인의 입맛에 맞게 사용하시면 됩니다.





[두께와 방향]







- 따로지정

기본값입니다.

단열재 길이와 방향을 지정하면, 두께를 물어 보는 옵션입니다.



- 동시지정

단열재의 길이를 지정하고, 방향을 지정할 때, 그 길이 두번째 점과 방향점 사이의 거리가 단열재 두께로 입력됩니다.

이 옵션은 길이 지정 후 "per" 옵션점으로 두께를 넣을 때 사용될 수 있습니다.





[선길이에 맞추어 절단]







단열재를 입력된 길이로 맞추어 절단하는 옵션입니다.

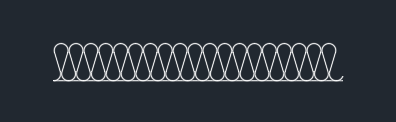

이 옵션을 끄면 위와 같이 입력됩니다. (단열재 하나의 단위를 살림)

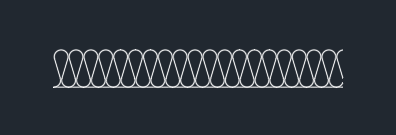

이 옵션을 켜면, 아래와 같이 입력됩니다.





이 때, 단열재 끝에 쪼가리가 남을 수 있습니다.





[절단 후 말단 쪼가리 제거]





위의 절단 옵션으로 만들어진 쪼가리를 제거합니다.







* GstarCAD 는 객체선택으로 그릴 경우 다운되는 문제가 있어서, 그리는 단열재 길이를

2024 Build 240626 부터는 80m, 그 이하 버전은 12m 로 제한됩니다.
