개구부 그리기, WO

2019.09.29 18:43

xiCAD 내 명령어 : xiWallOpening

OneKey 단축명령어 : WO





사용법

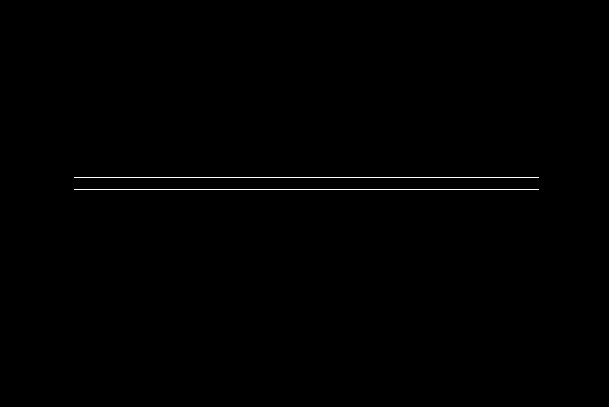

벽체에 개구부를 그리는 명령어입니다.

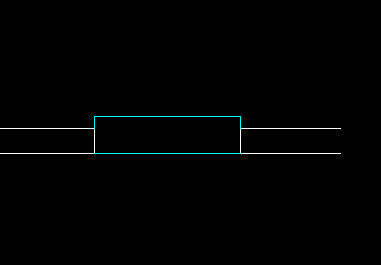

기획도면 또는 구조도면에 개구부 표시를 할 때 사용됩니다.


입면선을 내/외부로 돌출 할 수 있게도 만들어 놓았습니다만, 아마도 사용될 일은 거의 없을 것 같습니다.

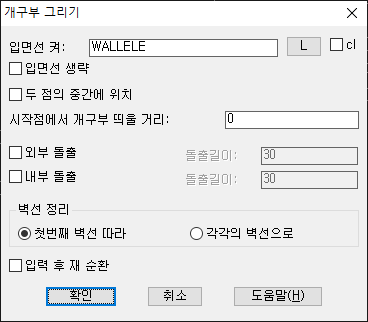

설정에 들어가면 아래와 같은 화면을 볼 수 있습니다.

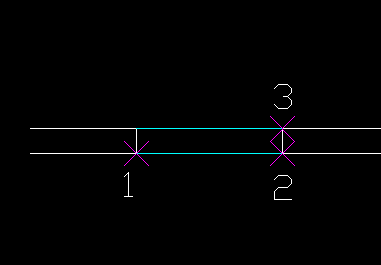

이 명령어의 특징은 "시작점에서 띄울 거리"를 지정할 수 있다는 것입니다.


즉, 벽체의 교차점에서 특정 거리만큼 띄워서 개구부를 표시하고 싶을 때, 그 거리를 지정할 수 있습니다.

이 때 주의할 것은 오스냅이 선 상을 잡는 Nea 로 바뀌는 것이 아니라 원래 사용하고 있던, 오스냅이 유지된다는 점입니다.


평소 그냥 개구부를 그릴 때, 오스냅이 Nea 로 변하던 것에 익숙해졌다면... 이 것이 변하지 않는 다는 것에 유의하세요.


벽선 정리에 관한 설정값의 결과는 아래 명령어의 설명글을 참조하시면 되실 것 같습니다.


https://izzarder.com/171
