선분 길이 합산, LIS

전체 명령어 : xiLineSum

단축 명령어 : LIS

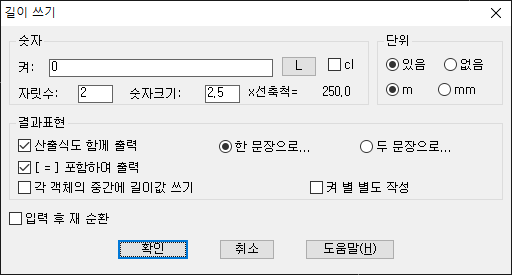

사용법



선택된 라인, 폴리라인의 전체 길이를 합산하여 표시하는 명령어입니다.

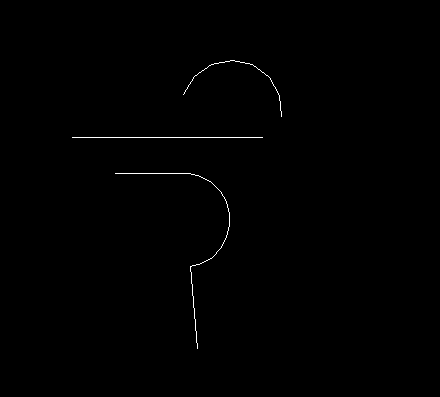

LIS 를 실행하고 모든 선분을 함께 선택하면 전체 길이를 더해서 기록합니다.

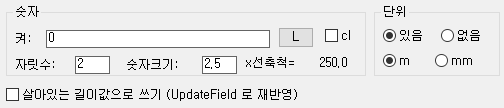

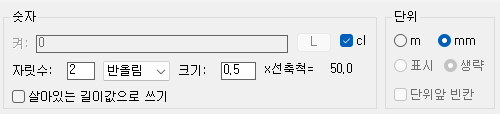

[숫자 설정]





단위 : 결과에 단위 기록 여부를 선택할 수 있습니다. 단위와 수식 앞에 빈칸 여부도 선택할 수 있습니다.

살아있는 길이값으로 쓰기 : Field 를 이용하여, 선분의 길이가 변하면 결과값도 같이 연동되게 하는 옵션입니다.

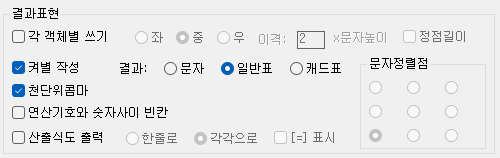

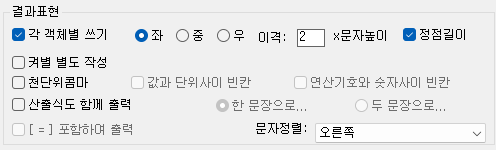

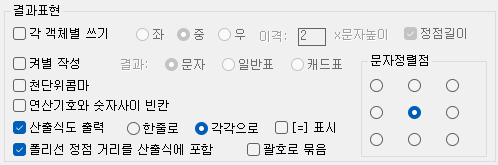

[결과표현]







- 각 객체에 길이값 쓰기

선택된 각 선분의 정해진 위치에 그 객체의 길이를 별도로 기록합니다.



- 좌, 중, 우

객체별 길이값의 위치를 정합니다.

만약 닫힌 폴리선, 원, 타원의 경우 '중'은 객체의 중심이고, 닫혀 있지 않은 선은 선의 중간 점입니다.



- 이격

객체별 길이값의 문자가 객체로 부터 떨어진 거리를 지정합니다.

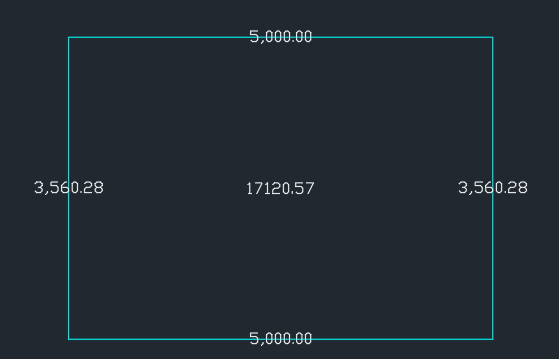

- 정점 길이

폴리선의 경우, 각 정점 간의 길이를 객체에 표현합니다.

다만, 유의하실 것은.. "살아있는 거리문자"를 선택하더라도, 이 정점간 거리는 필드문자가 아닌 일반숫자로 입력되어서, 폴리선의 길이가 변하더라도 업데이트 되지 않는다는 점입니다.









- 켜별 별도 작성

선분의 길이를 합산 하되, 켜별로 나누어 합산을 해서 결과 값을 산출하는 옵션입니다. 단, 기존 문자 교체로 결과값을 넣을 경우는 기능이 억제됩니다.

   - 문자 : 문자로 기록합니다. 이 때 [문자 정렬점]이 활성화됩니다.

   - 일반표 : 문자와 선으로 이루어진 표로 기록합니다.

   - 캐드표 : 캐드에서 제공하는 표(Table)로 기록합니다.

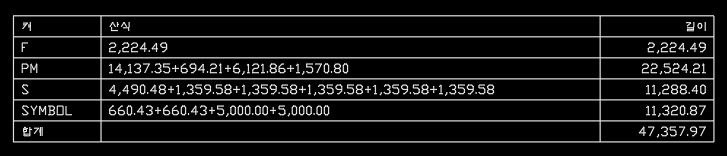

표로 작성할 경우, 각 켜의 이름이 같이 표시됩니다.







- 천단위 콤마

결과값에 천단위 콤마를 기입합니다.



- 연산기호와 숫자사이 빈칸

33 + 25  와 같이 숫자와 연산기호 사이에 빈 칸을 하나 넣을지를 선택합니다.

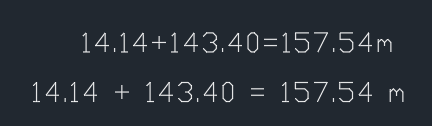

아래는 둘 다 끈 결과(위)와 둘 다 켠 결과(아래)입니다.







- 산출식도 함께 출력

23 + 34+ 21 과 같이 각 길이의 산출식을 기록합니다.

표로 기록할 경우, 자동 비활성됩니다.



- 한줄로, 각각으로 :

산출식과 결과값을 한 줄로 표현할 지, 각각의 문자 객체로 표현할 지를 선택할 수 있습니다.



- [=] 표시

23 + 34+ 21 = 78 과 같이 "=" 부호를 넣을 지 뺄 지를 선택할 수 있습니다.





[객체 정렬기준점 및 순서]





여러 선의 표현 순서를 정합니다.
