살아있는 면적숫자 넣기, DAR

전체 명령어 : xiDyArea

단축 명령어 : DAR



----------

사용법



폴리선이 수정되면 면적이 연동되어 변경되는 면적숫자를 생성하는 명령어입니다.

선택은 여러 개의 폴리선을 동시에 선택해서 각 객체의 면적을 합산한 결과도 만들 수 있습니다.



단,

BricsCAD v19 이하

ZWCAD 2021 이하

GstarCAD 2021 은

단일 객체만 선택 가능합니다. (자동으로 단일객체를 선택하게 합니다.)



아래와 같이 가운데 보이드(면적 제외)가 있는 폴리선이 있다면..





DAR 을 실행하면, 순차적으로

닫힌 폴리선을 선택하고, 면적에서 제외될 닫힌 폴리선을 선택하고, 면적 숫자가 들어갈 점을 지정하라고 나옵니다.



** 여러 객체의 합산을 지원하지 않는 프로그램 및 버전은 자동으로 단일객체만 선택하게 합니다.





점을 지정하면, (선선택 폴리선 들의 합산 면적) - (면적 제외 폴리선 들의 합산면적) 을 계산한 숫자가 화면에 기록됩니다.







만약 면적선을 수정하면, 면적 숫자가 바로 바뀌지는 않습니다.







Regen 을 하거나, UpdateField 명령어로 숫자를 지정하면 아래와 같이 변경된 면적이 반영되며, 또는 변경하지 않더라도 "출력"을 하거나 "저장"을 하면 숫자가 자동으로 변경되므로, 한번 면적을 넣으면 더 이상 신경쓰지 않아도 무방합니다.

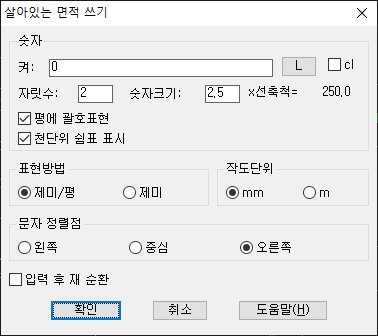

설정에 들어가면, 소수점 자릿수나 숫자크기 등을 변경할 수 있습니다.





[방식]





- 객체선택 : 객체를 선택해서 작동합니다.



- 점지정 : 점을 찍어 해치를 하듯이 면적선을 그려서 계산을 합니다.

  단, 주의 하실 것은...

  해치를 할 때와 동일하게 화면에 객체가 많으면 인식에 시간이 많이 걸립니다. 그러므로 해당 영역만 확대를 해서 작동시키는 것이 좋습니다.

  만들어진 영역선을 인식해서 면적문자를 연동합니다. 그러므로 만들어진 면적선을 삭제하면 오류가 납니다.



- 명령창 : 객체선택과 점지정을 명령창에서 선택할 수 있습니다.



- 빼기기능 : 면적에서 제외할 객체를 별도로 선택할 수 있는 옵션입니다. 여러 객체의 합산을 지원하지 않는 프로그램 및 버전은 자동으로 비활성화 됩니다.





[표현방법]





제곱미터와 평을 같이 할지, 제곱미터만 할지를 결정합니다.





[작도단위]



계산을 mm 단위로 할지, m 단위로 할지를 결정합니다.





[접두어/접미어]





면적숫자의 앞과 뒤에 특정 문자를 삽입할 수 있습니다.





[면적문자 설정]





- 천단위 쉼표 표시 : 글 그대로 입니다. 나중에 빼고 싶다면 COR 로 빼거나, COI 로 다시 넣을 수 있습니다.



** 살아있는 면적 숫자는 캐드의 Field 를 사용하며, 이 Field 계산은 올림 또는 내림을 지원하지 않고, 무조건 반올림으로만 계산을 합니다.





[문자 종류]





단행문자와 다행문자 중 선택할 수 있습니다.





[문자 정렬점]





정렬점을 선택합니다.



----------------------------------------------------

** 면적의 배경이 회색인 것이 거슬릴 경우,

[도구 - 옵션 - 사용자기본설정 - 필드의 배경표시]를 끄면 됩니다. 다만, 그러면 일반문자와 구분이 되지 않기에.. 가급적 살려 두는 것이 오류를 줄일 수 있습니다.
