전체 명령어 : xiAE

단축 명령어 : AE





사용법



폴리선의 면적을 기록해 주는 명령어입니다.

면적을 구할 수 있는 객체는 POLYLINE, CIRCLE, ELLIPSE, HATCH, REGION, SPLINE 입니다.

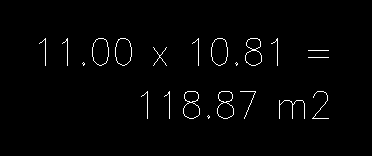

면적을 구하고하는 폴리선을 선택하고, 화면에 면적이 들어갈 위치를 지정하면 됩니다.

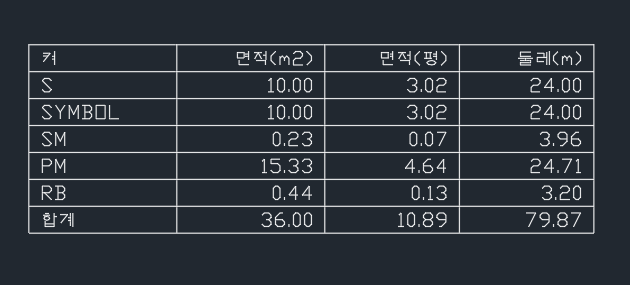

여러개를 동시 선택가능, 합산면적으로 기록됩니다.

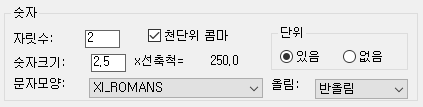

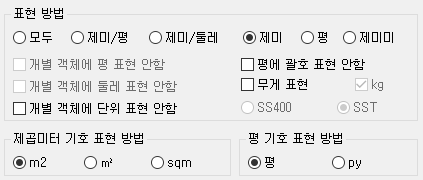

각종 설정은 객체를 선택 후, 명령어 창에서 S 를 누르면 아래와 같은 설정화면으로 접근 됩니다.설정에 따라 각 개별 객체 중간에 면적을 기입할 수도 있습니다.







[용어]

제미 : 제곱미터

제미미 : 제곱밀리미터





[제미미(mm2)의 면적을 산출]

맨 위의 작도단위가 "m"로 설정되어야 합니다만, [제미미]를 선택하면 자동으로 변경됩니다.



[무게표현]

이 옵션을 선택하면, 입력 시에 명령창에 두께를 물어 보는 과정이 추가됩니다.





나머지는 직관적으로 생략합니다.
