배치를 개별 배치파일로 내보내기, VSD

전체 명령어 : xiLayoutToDwgs

단축 명령어 : VSD



-----------

사용법

한 도면에 여러개의 배치탭이 있을 때, 이 것을 각각 하나씩의 배치도면이 있는 개별파일로 분리하는 명령어입니다.



**

하나의 배치탭에 여러 도면이 있는 것을 각각 개별 배치로 나누는 것은 VPS 를 이용하세요.

배치도면을 개별 모형도면으로 내보내는 것은 P2M을 이용하세요.





[폴더]





파일을 내보낼 폴더를 지정합니다. 기본값은 작업 도면이 저장된 폴더입니다.

'고정'을 선택하면, 해당 폴더를 기억했다가 다시 적용합니다.





[파일명]





내보낼 파일이름입니다. 파일이름에 각 배치탭의 이름을 더해서 저장합니다.

파일이름에는 특수문자가 포함될 수 없습니다.





[같은 이름의 파일 덮어 씌움]





만약 선택을 하지 않은 상태에서 중복된 이름이 있다면, 각 파일 이름 뒤에 001 로 시작하는 일련번호가 자동으로 붙어서 저장됩니다.

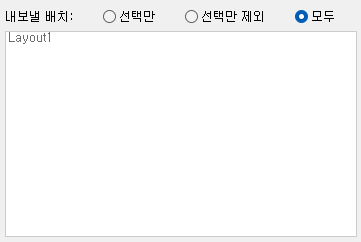

[배치 탭 목록]





객체가 하나라도 그려져 있는 탭의 이름만 나타납니다.

- 선택만 : 선택된 탭만 내보냅니다.

- 선택만 제외 : 선택할 것을 제외하고 나머지 탭만 내보냅니다.

- 모두 : 모든 탭을 저장합니다.





작업이 완료되면...

해당 원본파일이 들어 있는 폴더에 각각의 개별 파일이 생성된 것을 볼 수 있습니다.

각 파일당 배치도면이 하나씩 들어 있는 셈입니다.
