살아있는 도곽축척, DAS

전체 명령어 : xiDyScale

단축 명령어 : DAS

(AutoCAD 전버전, BricsCAD v17, ZWCAD 2018 이상에서 작동)





사용법

도곽축척이 도곽의 크기에 따라서 자동으로 변화하는 문자를 만드는 명령어입니다.



이 명령어로 도곽의 축척을 넣으면, 도곽블럭의 크기를 바꿀 때마다 축척문자를 더 이상 신경쓰지 않아도 됩니다.

문자를 입력한 다음, 문자 모양 등은 마음대로 변경해도 됩니다.



명령어를 실행해서 도곽블럭을 선택하면, 문자가 두 개가 생기는데

하나는 A1 출력의 축척이고, 하나는 A3 출력의 축척입니다.









도곽블럭의 크기를 SCALE 명령어로 변경을 하면, 바로 문자가 바뀌지 않습니다.

문자는 REGEN을 하거나, 출력을 하거나, 새로 OPEN을 하면 바뀌게 됩니다.



출력을 할 때, 자동으로 변경이 되어 출력이 되므로, 중간에 REGEN을 일부러 할 필요는 없습니다.

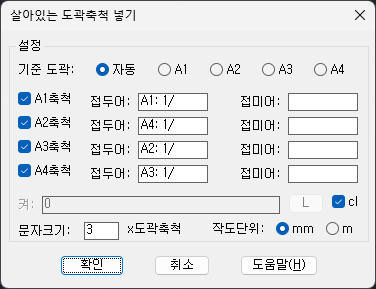

[설정]







[기준도곽]



A1, A3 를 자동으로 걸러낼 수 있고, 수동으로 할 수도 있습니다.

도곽블럭이 A 시리즈 비례와 맞지 않다면 수동 선택을 해야 합니다.





[작도단위]



도곽블럭의 크기를 mm 로 읽을지, m 로 읽을지를 결정합니다.



나머지는 직관적이라 생략합니다.
