도곽 정렬, DBS

전체 명령어 : xiDboxSort

단축 명령어 : DBS





사용법

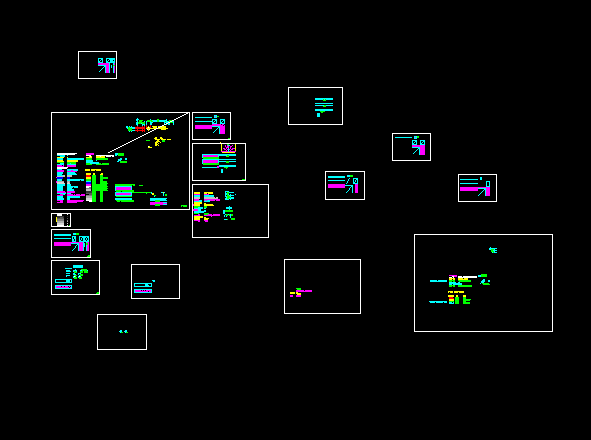

화면에 그려진 도곽(블럭)의 순서를 재 정렬하는 명령어입니다.



** 정렬할 도곽의 갯수가 100개를 초과하면, 내부적으로 선택방식이 자동변경 됩니다. 이 경우 정렬된 도곽이 들어갈 공간에 기존 객체가 없어야 합니다.

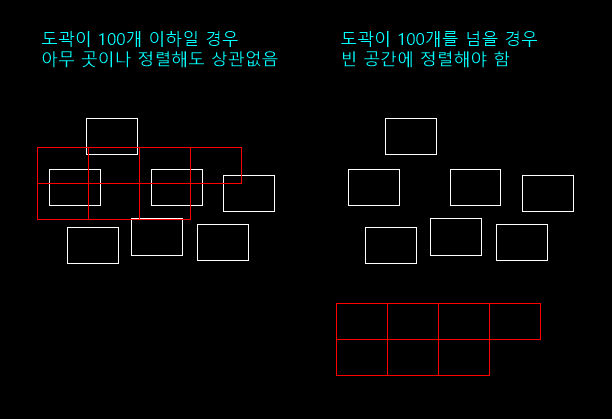

예를 들면, (흰색이 변경 전, 붉은 색이 변경 후)

이 명령어는 아래의 왼쪽과 같이 변경 전과 변경 후가 겹쳐도 상관없습니다.

그러나 도곽이 120개를 넘어갈 경우, 아래의 오른쪽과 같이 빈공간에 정렬이 되어야 합니다.





* 원래 캐드 자체 제한이 128개인데, 120개로 제한한 것은.. 사용자가 쓰는 프로그램에서 몇 개 선택이 메모리에 남아 있을 수 있기에 조금 여유를 가지고, 120개로 제한을 하였습니다.







[배열순서]





도면의 배열을 선택 순과 도면번호 순서 중 하나를 결정합니다.

"선택 순"으로 할 경우, 도면을 화면에서 선택한 순서대로 배열을 합니다.





[선택 및 순서 기준점]





도면의 순서를 정하는 기준점과 순서입니다.



"기준점"은 객체를 복사할 때의 기준점과 개념이 같습니다.

"오차"는 같은 열에 있는 도곽끼리 다른 줄로 보는 오차길이입니다.





[배열 기준점 및 모양]





위에서 선택된 방식으로 순서를 정한 도곽을 다시 재 배열하는 규칙을 정합니다.





[한 줄 갯수]





배열을 할 때 한 줄에 몇 개를 배열하는지를 정합니다.





[첫줄 폭에 맞춤]

만약 첫줄에 10장을 배열을 했다면, 다음 줄 부터는 그 숫자와 무관하게 첫 줄에서 10장이 배열된 폭에 최대한 가깝게 배열을 하는 옵션입니다.





[가로간격, 세로간격]

도곽 간 가로, 세로 간격을 정하는 옵션입니다.





[선택범위 확장]

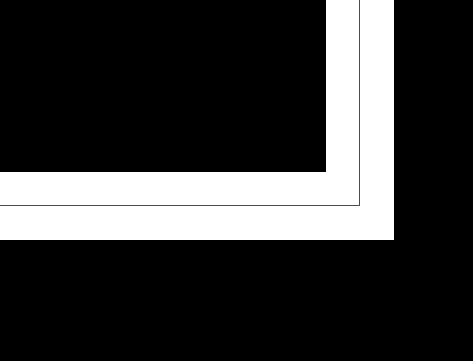

가끔 도곽블럭의 최외곽 테두리가 두께가 있는 폴리선으로 만들어 질 때가 있습니다. 이럴 경우, 선택시 폴리선의 중심선을 잡기 때문에 정작 도곽블럭은 선택이 되지 않는 불상사가 벌어집니다.

이 옵션은 그 폴리선 두께 만큰 선택범위를 확장하게 합니다.

입력된 숫자에 해당 블럭의 축척을 곱한 값으로 확장됩니다.





도면명과 도면번호로 만들어진 이름 순서로 정렬을 하고자 할 때, 두가지 방법이 존재합니다.



1. 미리 도곽블럭의 정보를 등록해서 사용하는 방법

2. 그 때 그 때마다 도면명과 도면번호의 영역을 정하는 방법

이 있습니다.





[등록 도곽 사용]

미리 도곽블럭의 정보를 등록하고 싶다면, 아래의 [등록도곽사용]를 선택하면 됩니다.

"등록도곽사용"을 끄면, 그 때 그 때마다 화면에서 도곽을 선택해서 내보내게 됩니다.





지정켜는 "PLOT_BOX"로 된 폴리선 박스입니다.

PPP 를 위해 입력해 놓았던 박스를 이용해서 도면도 나눌 수 있도록 해 놓았습니다.

폴리선은 회전각의 정보가 없기 때문에, 시계방향과 반시계방향을 정해 주어야 합니다.



각 선택에 따라서 아래 화면이 활성화 됩니다.







[속성블럭에서 도면번호, 도면명읽기]

도면번호와 도면명이 속성블럭으로 되어 있을 때는 두가지 방식으로 파일이름 생성이 가능합니다.



-속성블럭 : 속성블럭의 태그 내용을 읽어 오는 방법입니다.

속성블럭을 선택하면, [등록] 버튼이 활성화되면서 속성 블럭의 내용을 읽어 올 수 있습니다.



-일반 블럭

총 3개의 블럭을 등록해 놓고 사용할 수 있습니다.



블럭을 화면에서 선택 한 직후, 도면명구역과 도면번호구역을 물어보게 됩니다.
이 영역은 저장되며, 한번만 등록을 하면 됩니다.

등록을 하면, 기준 도곽을 하나 선택하라고 나옵니다.

이 때 아무 도곽이나 하나를 선택하면, 그 도곽을 중심으로 확대가 되며,







도면명 - 도면번호 - 수정번호 순서대로 구역을 선택합니다.

(모든 문자 선택은 crossing 모드 이기 때문에, 전부를 선택하지 않아도 되며. 옆의 문자가 딸려 오는 것을 방지하기 위해 영역을 매우 작게 선택하는 것이 좋습니다.)







그 다음. 도면번호 문자 영역을 선택함. 역시 작게 선택합니다.







만약 문자들끼리 가까운 거리에 있다면, 이의 거리를 벌려서 영역을 설정하는 것이 좋습니다.

선택될 문자 들끼리의 거리가 가까울 경우 crossing 모드에서 주변 문자까지 딸려 올 수 있으므로, 가급적 작게.. 그리고 상대 글자로 부터 멀게 선택하는 것이 요령입니다.



즉, "A1" 축척인 "1/30" 바로 아래에 "A3" 축척글자 "1/60" 이 있으므로, 아래 그림처럼 가급적 근접한 글자로 부터 멀리 선택하는 것이 좋습니다.









A3 축척을 선택하는 것은 위와 반대로.. 최대한 아래에 붙혀서 영역을 선택하는 것이 좋습니다.







**  만약 도곽블럭은 일반블럭이고, 표제란이 별도의 속성블럭이라면, 속성블럭으로 하지 않고 이 옵션으로 할 경우 문자를 인식할 수 있습니다.

** ZWCAD 사용자는 극좌표추적(F10)과 객체스냅추적(F11) 기능을 끄고 사용하시면 오류를 크게 줄일 수 있습니다.







[여러 블럭]

이름이 다른 여러 다른 도곽블럭을 모두 인식하고 싶을 때 사용합니다.

선택할 때, 도면 내의 일반 블럭이 포함되지 않도록 유의하세요.



[지정켜]

특정 켜를 가진 폴리선 박스를 선택할 수 있습니다.

이 역시 도면 내의 일반 폴리선이 포함되지 않도록 유의하세요.
