전체 명령어 : xiCopyInters

단축 명령어 : CIN





사용법

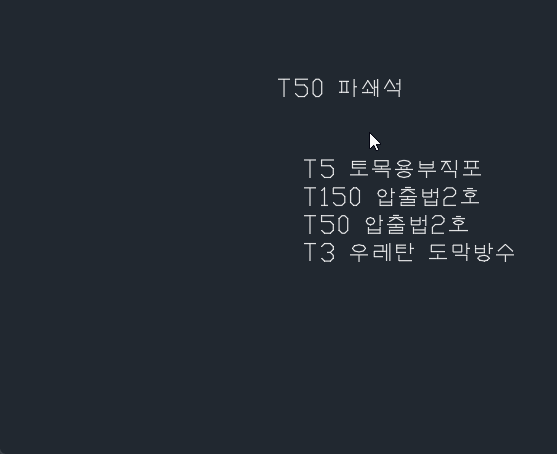

특정 객체를 선택된 선(선,폴리선,원,호)들의 교차점에 복사를 하는 기능입니다.







[여러객체]

여러 객체를 선택해서 복사를 할 수 있습니다.





[회전옵션]

교차점에 복사 후 회전을 할 수도 있습니다.

설정에 들어가면 회전 옵션을 켤 수 있으며, 한점으로 회전방향을 모을 수도 있습니다.





회전 각도에 0 을 입력하면 복사만 합니다.



[참조]

다른 객체의 각도를 점으로 지정해서 각도값을 얻습니다.





[한점]

복사한 객체를 한 점으로 회전시킬 수 있습니다.







한점으로 바라볼 때, 바라보는 객체의 방향을 설정에서 정할 수 있습니다.

위의 그림은 "상측" 으로 모은 결과이며,

아래 그림은 "하측" 으로 모은 결과입니다.







이 회전 기능은.. RM (https://izzard.tistory.com/418) 으로도 구현할 수 있습니다.
