전체 명령어 : xiBeamListSchedule

단축 명령어 : BLS

사용법

보일람표에 입력된 값을 읽어서 스케쥴 리스트를 만들어 주는 명령어입니다.

명령어의 체계는 도면목록표 만들기와 거의 같습니다.

[작업공간]

어디에 있는 도곽을 찾을지를 정하는 옵션입니다.

[공간별 도곽선택]

화면선택 : 마우스로 직접 도곽을 선택합니다.

모두 : 선택된 공간(모형,종이)의 모든 도곽을 검색합니다.

배치선택 : 종이공간의 특정 배치만 선택을 합니다.

[정렬기준점 및 순서]

도곽을 읽을 때의 순서와 그 기준점인데, 이 명령어에서는 문자의 정렬을 다시 하게 되므로, 큰 의미는 없습니다.

[기호 문자별 분류 구분]

동일한 크기의 보 사이즈끼리, 기호의 문자를 정렬하는 옵션입니다.

없음 : 동일한 보 크기의 기호 합산 없이, 한칸에 하나의 기호로 입력을 합니다.

첫 : 기호의 첫자 기준으로 정렬을 합니다.

둘 : 기호의 두번째 문자까지를 인식하여 정렬합니다.

셋 : 기호의 세번째 문자까지를 인식하여 정렬합니다.

이것만 : 대화상자에 입력된 문자가 첫번째 문자일 경우에만 분류를 합니다.

예를 들어 보 기호가 1G4, 1G3A 가 똑같이 600x900 크기의 보라면...

첫 : 1G4, 1G3A  --- 600x900

둘 : 1G4, 1G3A  --- 600x900

셋 : 1G4    --- 600x900

       1G3A  --- 600x900

으로 입력이 됩니다.

** 맨 앞에 지하층을 의미하는 기호인 "-" 은 인식 문자에서 자동으로 제외됩니다.

즉  1G4, -1G3A  가 있을 경우.. 분류 구분에서 "둘"을 지정하면, 맨 앞의 "-" 기호는 무시되고, 그 뒤의 두 개 문자를 인식하게 되어서 "1G" 가 같으므로, 동일한 칸에 입력이 되며, 그  결과는...   -1G3A,1G4  --- 600x900   이렇게 됩니다.

이게 싫다면 지하층 도곽의 일람표만 우선 선택해서 목록표를 따로 만들 수 있습니다.

[등록도곽 사용]

미리 도곽을 등록해 놓고 그 것을 사용할지를 선택하는 옵션입니다.

이 것이 선택되어 있지 않으면, 화면에서 도곽 선택과 문자영역 등을 그 때 그 때마다 새로 정의를 해주어야 합니다.

일반블럭 : 블럭으로 된 모든 도곽이 해당됩니다. 속성블럭도 이 곳에 등록을 하면 됩니다.

지정켜 : PLOT_BOX 의 켜로 된 출력박스를 인식하는 옵션입니다. 이 경우 90도로 돌아간 도곽을 위해서 회전 방향을 정해 주어야 합니다.

도곽 등록의 순서는 아래와 같습니다.

1. 도곽을 선택 후

2. 선택된 도곽 안에 있는 일람표에서 좌상단 한 칸의 영역을 지정

3. 기호문자 영역 지정

4. 중앙부 보의 치수영역 지정 (이 영역 안에 있는 치수를 인식하여 읽음)

이러면 도곽 등록이 완료됩니다.

[표 설정]

목록표 축척 : 만들어질 스케쥴 리스트 표의 축척입니다.

수직선 표현 : 리스트 표에 수직선을 넣을지를 결정합니다. 엑셀로 넘기기 위해서는 수직선이 필요합니다.

문자 높이, 선간격 등은 모두 이 설정 축척을 따라 갑니다.

[문자 간격]

리스트 표의 문자 간격입니다.

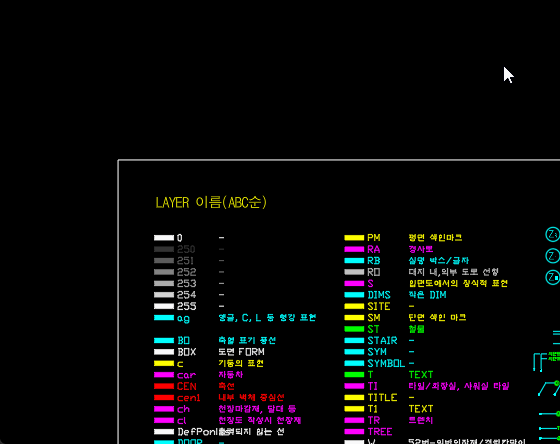

실행 예

만약 해당 칸에 문자나 치수가 없는 공란이라면, 사선(/)으로 마크가 표시됩니다.
