전체 명령어 : xiLeaderAlign
단축 명령어 : LDA
사용법
지시선, 다중지시선의 끝점을 정렬하는 명령어입니다.

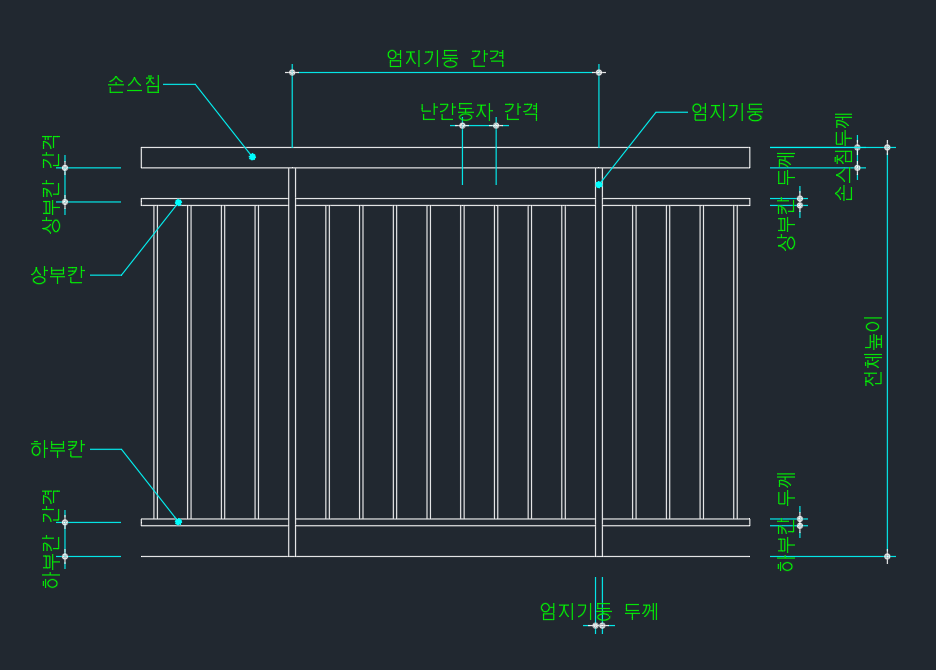

지시선은 아래와 같이 작동됩니다.
정렬선을 먼저 그리고, 지시선을 선택하면 Trim 또는 Extention 을 자동으로 합니다.
다만, 지시선의 끝점을 정렬할 때는 지지선의 특성상, 문자의 위치는 사용자가 따로 정렬을 해야 합니다.
다중지시선은 아래와 같이 글자쪽 끝 점만 정렬될 수 있습니다.
끝점만 정렬할 수 있기에.. 선을 미리 그릴 필요없이 정렬점을 지정하면 됩니다.
