전체 명령어 : xiDrawExplodedView

단축 명령어 : DEV






사용법



선이나 호의 전개도를 그리는 명령어입니다.



먼저 전개도를 그릴 선을 지정하고, 그 선의 나눔 점을 지정하면 전개도를 그립니다.

전개도의 높이는 사용자가 지정할 수 있습니다.



주로 아래와 방식으로 응용될 것을 예측됩니다.





입면도에서 창의 위치 표시







곡선 평면도의 전개도 표시







창문의 교차점을 하나 하나 지정해도 되지만.. 아래와 같이 개구부 객체를 한꺼번에 선택해도 됩니다.









평면도의 전개 표시







이 역시 아래와 같이 개구부 객체를 한꺼번에 선택해도 됩니다.









입면의 방향을 결정하는 것은.. 객체를 선택할 때 바라 보는 방향에서 왼쪽의 한 점을 지정하면 그 쪽으로 바라보는 전개도가 그려집니다.









즉, 아래와 같이 윗면으로 바라보는 전개도를 그리고 싶다면.. 바라보는 방향에서 볼 때, 왼쪽의 점을 선택하면 됩니다.

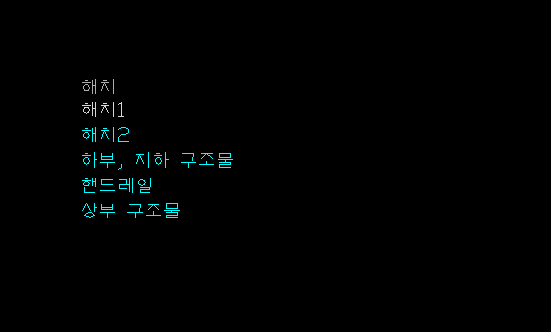

설정에 들어가면, 켜와 높이 기준값, 그리고, 사각 박스의 테두리를 그릴지 말지를 결정할 수 있습니다.
