XiCAD & etc...

전체 명령어 : xiDivideCopy

단축 명령어 : DVC

사용법

선택 객체와 거리를 지정하여 그 거리를 등분하여 복사하는 명령어입니다.

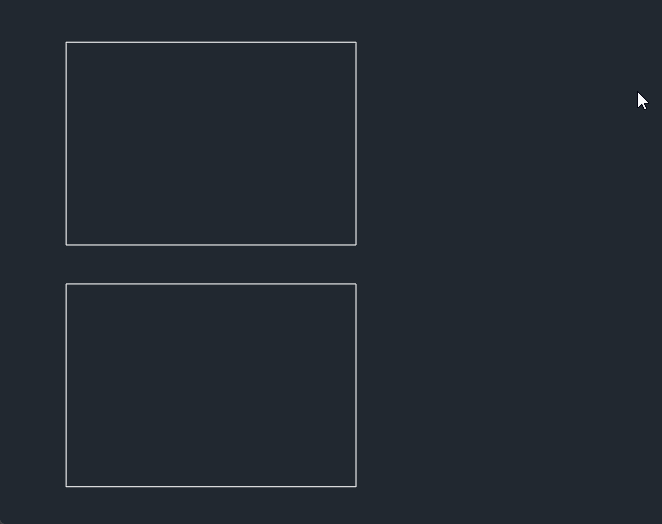

아래와 같은 그림이 있다고 가정할 때,

DVC 를 실행하고, 아래의 순서로 점을 지정한 후, 등분 갯수 (여기서는 3)를 입력하면,

아래와 같이 지정된 두 점을 등분하여 선택 객체를 복사합니다.

맨 처음 물어 보는 "복사 기준점"을 그냥 넘어가면, 지정된 길이를 등분하여 자기 자리에서 등분 복사를 합니다.

즉, 아래와 같이 [복사기준점]을 물어 볼 때 그냥 엔터를 치고 넘어간 다음,

거리와 등분갯수를 지정하면.. 아래 그림과 같이 객체의 자기 자리에서 등분된 거리만큼 복사가 됩니다.

등폭(In)

아래와 같이 객체의 사이 간격을 같은 폭으로 하되, 간격이 외부에 객체가 내부에 위치를 합니다.

객체의 폭을 정하는 두 점의 중간점을 복사 기준점으로 정하기 때문에, 사각형이 아닌 객체는 미리 폭을 정하는 보조선을 그려 놓아야 합니다.

또한 객체의 두 점을 기준으로 객체를 회전 시킵니다.

등폭(Out)

아래와 같이 객체의 사이 간격을 같은 폭으로 하되, 객체가 외부에 간격이 내부에 위치를 합니다.

객체의 폭을 정하는 두 점의 중간점을 복사 기준점으로 정하기 때문에, 사각형이 아닌 객체는 미리 폭을 정하는 보조선을 그려 놓아야 합니다.

또한 객체의 두 점을 기준으로 객체를 회전 시킵니다.

[최소간격(M)]

등분 갯수를 입력할 때, 최소갯수 옵션을 이용할 수 있습니다.

이 것은 입력된 거리를 최소로 하는 갯수를 계산합니다.

예를 들어, 최소간격이 800 이라면, 전체 거리에서 최소 800 간격 이상이 나올 수 있는 등분 갯수를 계산하여 자동 등분합니다. (예: 814)

[최대간격(X)]

최소간격과는 반대로, 입력된 숫자를 최대로 하는 갯수를 계산합니다.

이 것은 입력된 거리를 최소로 하는 갯수를 계산합니다.

예를 들어, 최소간격이 800 이라면, 전체 거리에서 최대 800 간격 이상이 나올 수 있는 등분 갯수를 계산하여 자동 등분합니다. (예: 784)
