전체 명령어 : xiAE

단축 명령어 : AE





사용법



폴리선의 면적을 기록해 주는 명령어입니다.

면적을 구할 수 있는 객체는 POLYLINE, CIRCLE, ELLIPSE, HATCH, REGION, SPLINE 입니다.



면적을 구하고하는 폴리선을 선택하고, 화면에 면적이 들어갈 위치를 지정하면 됩니다.



여러개를 동시 선택가능, 합산면적으로 기록됩니다.

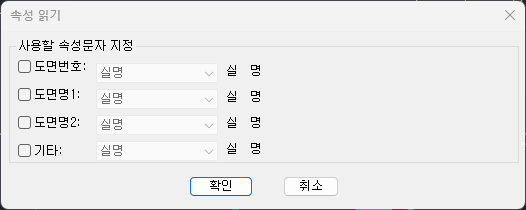

각종 설정은 객체를 선택 후, 명령어 창에서 S 를 누르면 아래와 같은 설정화면으로 접근 됩니다.설정에 따라 각 개별 객체 중간에 면적을 기입할 수도 있습니다.





[명령어 작동 방식]





선택: 면적을 낼 객체를 직접 선택합니다.

점지정 : 객체의 내부의 한 지점을 지정합니다. (캐드의 Boundary 로 영역선을 생성하는 것과 동일)

명령창 : 위에 적힌 "선택"과 "점지정"의 변환을 명령창에서 합니다. 즉 이 옵션을 변경하기 위해서 대화상자로 진입을 하지 않고 변경이 가능하도록 만들어 놓은 옵션입니다.





[용어]

제미 : 제곱미터

제미미 : 제곱밀리미터



[작도단위]

면적을 m2 으로 산출하고 싶다면 작도단위는 mm

면적을 mm2 으로 산출하고 싶아면 작도단위는 m 로 설정을 합니다. 다만 옵션에서 mm2을 선택하면 작도단위는 자동으로 변경이 됩니다.



[제미미(mm2)의 면적을 산출]

맨 위의 작도단위가 "m"로 설정되어야 합니다만, [제미미]를 선택하면 자동으로 변경됩니다.





[만들어진 면적선 삭제]





해칭 등의 면적은 면적선을 임의로 생성하여 계산을 하는데, 이 만들어진 면적선을 남길 것이지 삭제할 것이지를 정하는 옵션입니다.





[숫자]





결과 면적의 숫자관련 설정입니다.

단위- 있음/없음은 숫자 뒤에 붙는 단위를 넣고 빼는 옵션입니다.





[빼기 기능 사용]

합산 면적에서 뺄 객체를 따로 선택할 수 있는 옵션입니다. 평면에서 보이드 면적선 등이 해당됩니다.





[개별 면적 넣기]

각 객체의 내부에 개별 면적을 기록합니다.

글자의 위치는 오른쪽에서 정합니다. 다만 중간을 제외한 나머지 위치는 모두 사각형 면적선이 기준입니다.

예를 들어 ㄴ 자 형태의 면적선일 경우, "우상"은 면적선 내부를 벗어나서 면적글자가 기록되므로, 유의하시어요.





[결과 표현]







켜별 구분표 만들기

선택 객체의 켜별로 면적을 구분하여 표로 만드는 기능입니다.







산출식도 함께 출력 : 233 + 34+32 과 같은 산출식도 같이 출력이 됩니다.

한 줄로 : 산출식과 결과값이 한줄로 기록됩니다.

두 줄로 : 산출식 한 줄, 결과값이 또 다른 한 줄로 기록됩니다.

=포함 : 233 + 34+32 = 299 와 같이, "=" 기호가 표시됩니다.



적산용 HxV : 적산을 할 때, 객체의 가로x세로 길이를 입력하는 작업을 보다 쉽게 하기 위해서 만들어 놓은 옵션입니다. 면적에 대략의 루트값으로 가로 세로 길이를 기록합니다.

이 옵션을 선택하면, 산출식 대신에, 아래와 같이 이 가로x세로 길이가 생성됩니다.





접두어 :각각의 결과 문자 맨 앞에 붙을 문자를 결정합니다.



[개별면적에도 표현]

정의된 접두어를 개별면적선 안에 쓰는 문자에도 함께 적용을 합니다.





[표현 방법]





모두 :제곱미터/평/둘레를 모두 표현합니다.

제미/평 :제곱미터와 평을 함께 표현합니다.

제미/둘레 :제곱미터와 둘레를 함께 표현합니다.

제미 :제곱미터만 표현합니다.

평 :평만 표현합니다.

제미미 :mm2 만 표현합니다.



무게표현 :이 옵션을 선택하면, 입력 시에 명령창에 두께를 물어 보는 과정이 추가됩니다.





나머지는 직관적이므로 생략합니다.
