전체 명령어 : xiHVArea
단축 명령어 : HV
사용법
사각형의 면적을 재고, 합산 수식과 결과를 기록하는 명령어입니다.

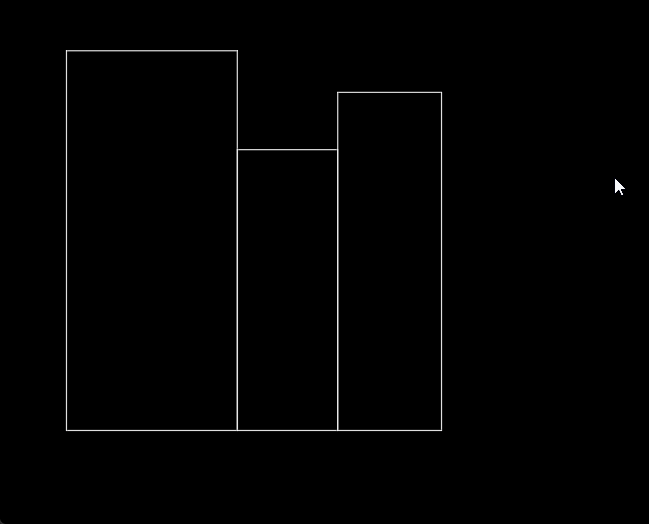

아래와 같은 도형이 있다고 했을 때, HV를 실행합니다.
명령창에서 여러객체(M)을 선택하면, 폴리선을 동시에 여러개 선택할 수 있습니다.
[소숫점 자릿수, 올림, 단위]

단위는 결과표시의 길이 단위입니다.
mm 또는 m 를 선택할 수 있습니다.
[내부에 크기 문자입력]
사각형의 내부에 사각 크기를 입력할 수 있습니다.

[산식결과 쓰기]

계산된 결과를 화면에 기록합니다.
[괄호표기]

(3,455x234) + (245x2,435) 와 같이 수식에 괄호를 표시합니다.

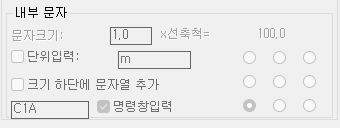

[내부문자]

- 문자크기
사각형 내부에 들어가는 문자의 크기를 정합니다.
- 단위입력
크기 숫자 뒤에 정해진 단위를 붙힙니다.

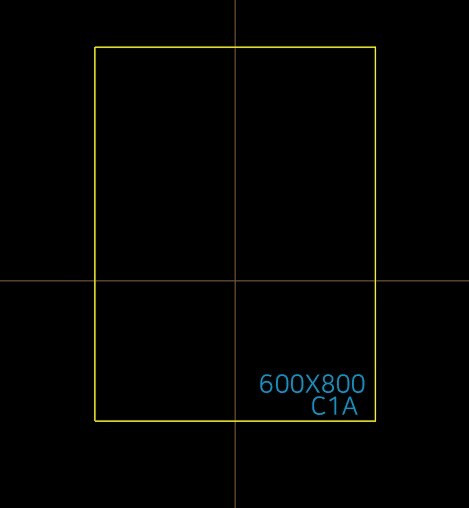

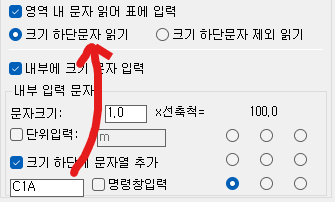

- 크기 하단에 문자열 추가
크기 문자 아래에 추가 문자열을 입력합니다. "명령창입력"을 선택하면, 각각 사각을 지정할 때 별도로 명령창에서 입력을 합니다. 소문자를 입력해도 자동으로 대문자로 바뀝니다.
- 문자내용은 대화상자 또는 명령창에서 각각 입력할 수 있습니다.
- 문자 위치
사각형 내부에 문자가 들어갈 위치를 지정합니다.
[산식결과 표시]

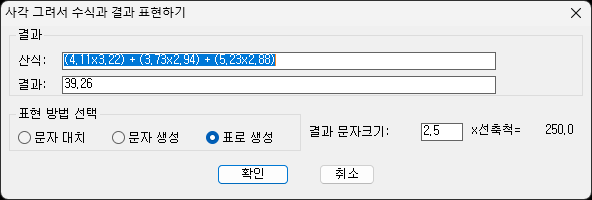

엔터를 치면 아래와 같은 대화상자가 나타납니다.
기존 문자를 대체할 수도 있고, 새로운 문자를 생성할 수도 있습니다.

생성된 모습입니다.

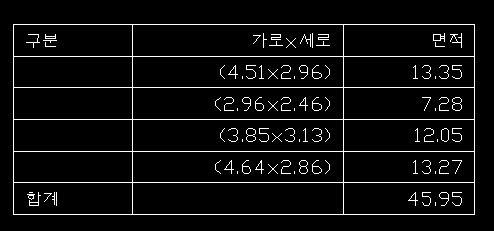

또는 아래와 같이 표로 나타낼 수 있습니다.
