선 선택 면적선 만들기, MAC

전체 명령어 :  xiMakeAreaCenter

단축 명령어 : MAC





사용법



면적선을 작성하거나, 이를 이용한 입면 물량산출 표를 만들 수 있는 명령어입니다.

명령어를 실행하면, 면적선의 켜와 중심선을 인식하기 위한 켜이름을 설정하는 화면이 나타납니다.



인식되는 선은, 일반선, 폴리선, 원 입니다.

그러므로 한번 만들어진 폴리선이 있는 것을 다시 선택하면, 중복으로 찾게 되므로 오류가 날 수 있기에 유의하세요.





[만들어진 폴리선으로 결과 만들기]





이미 면적선(닫힌 폴리선)이 그려져 있다면, 이를 선택해서 결과표만 만듭니다.





[인식켜]





CEN* 는 CEN으로 시작하는 모든 켜를 인식하겠다는 의미입니다.

즉 면적선을 만들기 위해서 선택하려는 객체의 켜를 지정합니다.

여러개 켜를 동시에 지정할 수 있습니다. (콤마로 구분)





[실행시 인식켜만 남기고 끄기]



보다 인식 속도를 조금이라도 빠르게 하기 위해 화면에 선택된 것을 제외한 나머지 객체를 끄는 옵션입니다.





[작성켜]





면적선의 켜를 지정합니다. 혹시 근거표를 만들 경우, 근거표의 켜도 같습니다.





[이 이하의 면적은 작성하지 않음]





아주 작은 영역은 무시되도록 만들어진 옵션입니다. mm2 이라는 것에 유의하세요.

예를 들어 100mm * 100mm = 10000 mm2 입니다.







[결과 표현]





- 개별 객체 면적쓰기

각각의 생성된 면적선 안에 면적을 기입합니다.



- 근거표 작성

표로 작성을 합니다. 이것을 선택할 경우, 각 면적선안에 일련번호가 적힙니다.

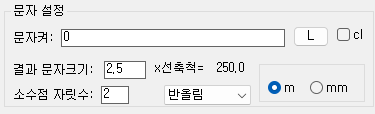

[문자 설정]





면적선 안에 적히는 면적문자, 표로 만들어지는 문자 등의 크기와 소숫점 자릿수를 정합니다.



맨 오른쪽 하단은 작성 단위입니다.

이 것이 m 단위라도, 위에 설명된 "무시 면적" 은 무조건 mm2 단위 입니다.





---------------------------------------------

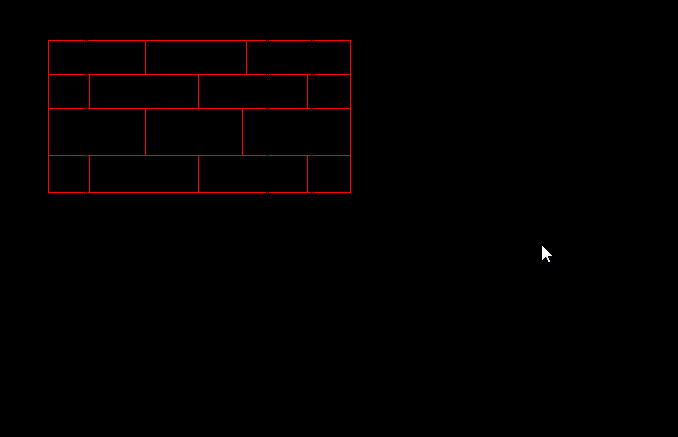

아래와 같이 [인식켜]에서 지정한 켜의 객체를 모두 선택하면..





이와 같은 면적선을 그립니다.





아래와 같이 원형이 포함된 중심선도 그릴 수 있습니다.











[근거표]



입면의 석재나 타일 물량 산출할 때 사용을 할 수 있습니다.

아래와 같이 면적선과 근거표를 만들어주게 됩니다. 가로x세로 크기가 같다면, 갯수를 세어서 하나로 표시를 해줍니다.
