전체 명령어 : xiSelectSameEntities

단축 명령어 : SE

사용법

기준 객체를 선택한 다음, 이와 동일한 객체를 선택할 수 있게 하는 명령어입니다.

[선택영역 지정]

화면에서 동일 조건의 객체를 찾을 때, 특정 영역을 지정할 수 있습니다.

[기본선택 설정]

특정객체를 선택시에 조건 대화상자에서 기본적으로 선택될 체크박스를 결정합니다.

[유형 선택]

객체를 화면에서 선택을 한 후에, 나타나는 대화상자에서 동일한 조건으로 검색을 할 여러 가지를 입력/선택한 후에 "확인"을 누르면, 조건과 맞는 객체를 찾아서 선택해 줍니다.

모든 조건은 "and" 입니다. 다만 "±범위"를 입력하면, 해당 오차 범위 내의 객체는 동일한 객체로 인지를 할 수 있습니다.

** [화면에서 선택 영역 별도 지정]이 선택되어져 있지 않을 경우, 화면 전체에 걸쳐서 동일한 객체를 찾아서 선택합니다.

** 타원 : "반지름"의 값은 "단지름/장지름의 비례값"입니다.

** 다중지시선 : "각도"는 "지시문자의 각도"입니다.

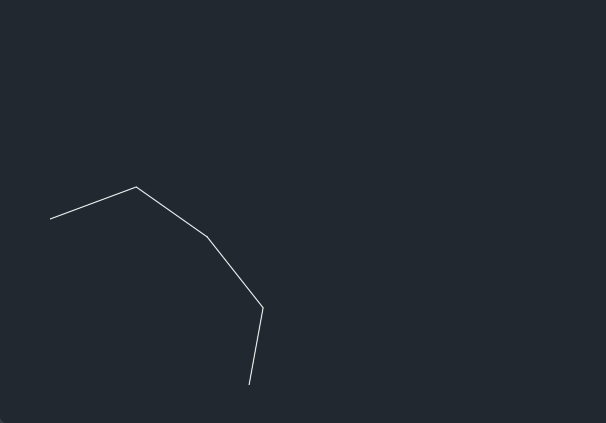

** 폴리선 : "각도"는 "첫번째 정점과 두번째 정점 사이의 각도"입니다.

** 호 : "각도"는 "시작 점과 끝 점 사이의 각도"입니다.

** 해치 : "각도"는 "패턴 각도"입니다.

[교체]

이렇게 선택된 같은 조건의 객체를 다른 객체로 교체하는 옵션입니다.

바꿀 객체를 화면에서 선택하면, 찾은 객체가 선택 객체로 변경이 됩니다.

실행은 아래와 같습니다.

[문자쓰기]

선택된 객체에 일련 번호 형식 또는 특정 문자를 기입할 수 있습니다.

[일련번호 추가]

문자에 일련번호를 추가할 수 있습니다.

접두 : 숫자 앞에 문자를 추가합니다.

숫자 : 늘어날 숫자의 시작번호입니다.

접미 : 숫자의 뒤에 문자를 추가합니다.

"일련번호 추가" 가 선택되지 않으면, 숫자 칸은 비활성됩니다.

[문자켜]

문자의 켜를 지정합니다.

[문자위치]

찾은 객체에 붙는 문자의 위치를 결정합니다.

"사용자"는.. 최초 화면에서 선택한 객체를 기준으로 위치를 지정해야 합니다.

[정렬점 및 순서]

일련번호를 넣을 때의 정렬 순서입니다.

여러파일 버튼을 누르면, 아래와 같은 화면에 펼쳐 집니다.

선택된 조건의 객체를 목록에 등록된 파일 들에서 찾아서 삭제, 켜변경, 크기변경, 치수변경을 할 수 있습니다.

[삭제]

선택 조건과 같은 객체를 모두 삭제합니다.

[켜변경]

선택 조건과 같은 객체의 켜를 변경합니다. 만약 해당 파일에 동일한 켜가 없다면 새로 만듭니다.

[크기변경]

선택 조건과 같은 객체의 크기를 변경합니다.

다만, 크기 변경은 "블럭, 해치, 문자, 치수, 지시선"에만 적용할 수 있습니다.

[치수변경]

- 선형축척 : 치수의 선형축척을 일괄 변경합니다. 기본값은 1.0 입니다.

- 치수문자 : 치수문자를 강제로 변경합니다. 만약 강제 변경된 것을 되돌리고 싶다면 아무 것도 입력하지 않고 실행을 하면 됩니다.
