실별 면적표 만들기, MRT

전체 명령어 : xiMakeRoomtable
단축 명령어 : MRT


사용법

녹색건축인증에서 사용되는 실별 면적표를 만드는 명령어입니다.

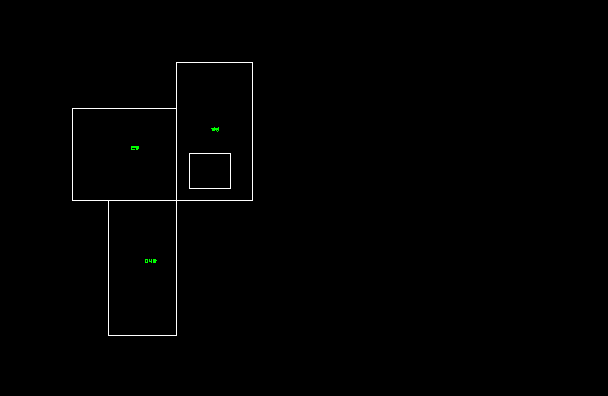

각 실의 경계선 안에 실명이 있는 상태에서 면적선을 선택하면 면적표를 만들어 줍니다.







설정에 들어가면,



[공제 켜]





면적에서 제외될 폴리선의 켜를 정합니다.

이 켜로 되어 있고, 폴리선 안에 있으면 면적에서 제외를 하고, 표에는 '공제면적'으로 들어갑니다.

켜는 콤마로 구분됩니다.



여기에 포함된 객체는 면적선을 선택할 때, 자동으로 걸러지므로, 일부러 이 객체를 피해서 면적선만 조심스럽게 선택할 필요는 없습니다.





[결과 표시]





캐드표 : 캐드 표로 만듭니다.

일반표 : 선과 문자로 이루어진 표를 만듭니다.





[살아있는 면적숫자]





살아 있는 면적숫자를 켜면, 면적선과 연동된 면적 숫자가 기록되므로, 한번 표를 만들어 놓으면... 폴리선의 경계가 변할 경우 자동으로 표 속의 면적이 변하게 됩니다.



단,

BricsCAD v19 이하

ZWCAD 2021 이하

GstarCAD 2021 은

살아있는 면적 문자로 작동하지 않습니다.



이 옵션을 켜면 실번호, 실명도 연동이 됩니다.





[표 모양]





맨위의 칸은 표의 제목입니다. 삭제하면 제목이 나타나지 않습니다.

두번째 부터는 표의 칸을 만들 것인지의 여부와 그 표제 문자입니다.



실번호를 켜면, 폴리선 안에 두 개의 문자가 있어야 하며, 위에 있는 것이 실번호, 아래 있는 것이 실명입니다.



선택을 끄면, 표에서 해당 칸을 만들지 않습니다.





[문자 설정]





표에 들어가는 숫자와 문자를 정합니다.

다만, '살아있는 면적숫자'를 선택하면 '반올림'으로 고정됩니다. 이는 캐드 자체 제약입니다.





[표정렬]





표에 들어가는 문자의 순서를 정합니다.
