면적 분할, DVA

전체 명령어 : xiDivArea

단축 명령어 : DVA



-----

사용법



닫힌 폴리선을 임의의 등분 또는 임의의 면적으로 분할 하는 명령어입니다.

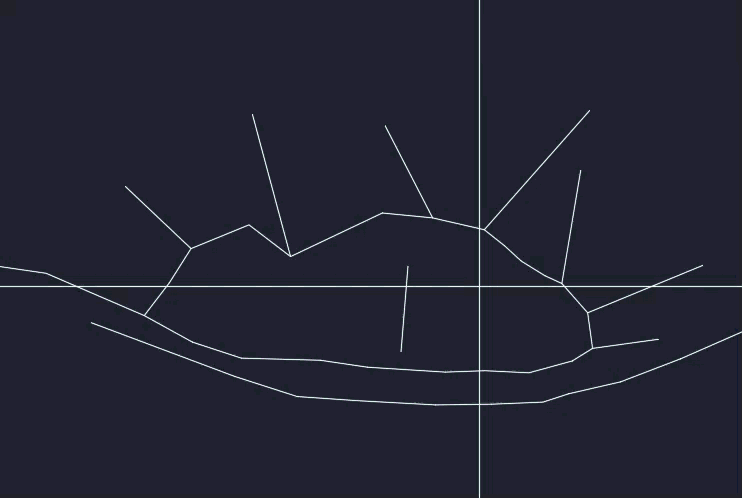

방식은.. 나눌 각도의 선을 미리 그려 놓고, 닫힌 폴리선과 그려 놓은 선을 같이 선택하면, 해당 각도로 폴리선을 분할합니다.



아래 방식은 면적 고정 분할 방식이며, 면적이 고정되어 있기에.. 남는 면적이 생기고, 해당 면적은 붉은 색으로 표시가 됩니다.







[설정]



[방식]



등분 : 주어진 갯수로 나눕니다.

면적근사 등분 : 주어진 면적에 가장 가까운 면적으로 등분을 합니다. 그러므로 남는 면적이 없습니다.

면적고졍 나눔 : 면적을 고정하여 나눕니다. 그러므로 남는 면적이 있을 수 밖에 없습니다.







[결과표현]





나눈 선을 새로운 폴리선 영역으로 그릴지, 선분으로 그릴 지를 선택합니다.





[버릴 영역 지정]





남는 면적의 위치를 계산을 통해 최적 값의 위치로 정할지, 사용자가 위치를 지정할 지 결정합니다.

위치의 기준 선은 사용자가 그려 놓은 나눔선을 기준으로 마우스로 점을 지정하는 방식입니다.





[정밀도 및 오차, 선색]





- 호 직선화 갯수 : 호의 경우 주어진 갯수로 직선화하여 계산을 하는데, 그 호를 나누는 숫자입니다. 많을 수록 정밀해 지지만, 건축분야에서는 100~200 개면 충분합니다.



- 계산 최대 횟수 : 면적을 나누는데 계산을 몇번 돌릴지를 결정합니다. 많이 돌릴 수록 정밀하게 나눌 수 있지만, 건축분야에서는 200 회면 소숫점 8 자리 정도에서 충분히 오차를 맞출 수 있습니다.



면적 허용 오차 : 나누어진 각 폴리선 간의 면적 허용 오차입니다. 이 것이 더 정밀해 지면, 계산 횟수가 증가합니다.



잔여 면적선 색 : 같은 켜지만, 남는 면적은 여기서 정한 색으로 그립니다.
